Laudos e Pareceres Técnicos

Diagnóstico de patologias, reforço de estruturas existentes, verificação de estruturas metálicas e estudos de viabilidade para intervenções em edificações em uso.

Escopo

Consultoria para edificações em uso, quando a pergunta é se a estrutura aguenta, o que causou o problema ou qual intervenção custa menos.

  • Laudos de patologia com inspeção, diagnóstico da causa e projeto de reforço.
  • Verificação de estruturas existentes, em concreto armado e em aço, a partir de medição na obra.
  • Pareceres de viabilidade para intervenções em estrutura existente, comparando soluções por custo, prazo e risco.
  • Relatórios de justificativa técnica, como a escolha entre escada de emergência em concreto armado e em estrutura metálica, considerando fundações já projetadas, prazo, durabilidade em ambiente úmido e resistência ao fogo.
Laudo estrutural

Patologia em nó de concreto e reforço com colar metálico

Inspeção de um nó de pórtico com desplacamento do revestimento e fissuras, diagnóstico da causa e projeto de reforço com chapas laterais, abas enrijecidas e barras roscadas ancoradas no pilar, com a capacidade do pilar existente conferida em diagramas de interação.

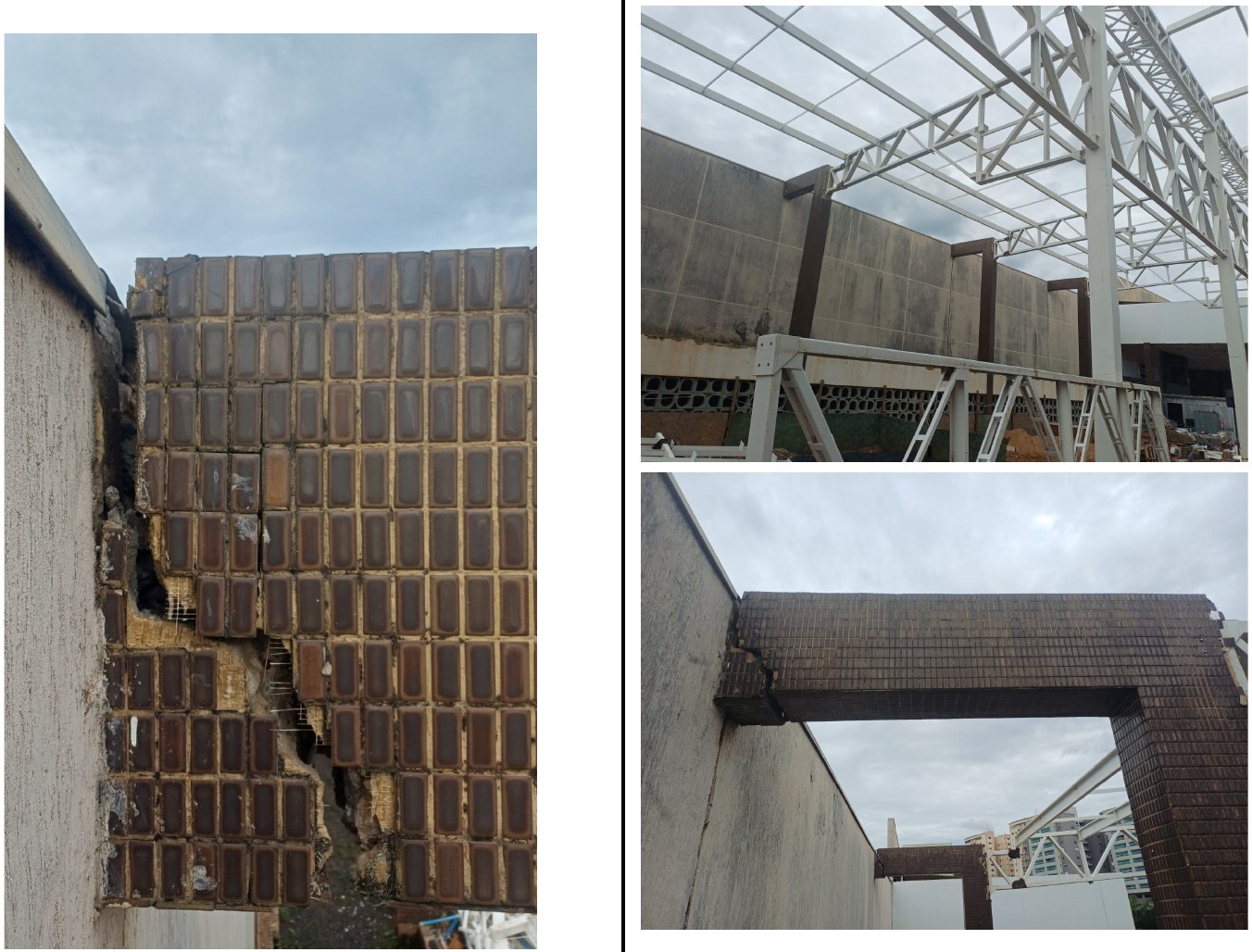

Registro fotográfico do desplacamento do revestimento no nó e vista geral dos pórticos existentes
Registro fotográfico do desplacamento do revestimento no nó e vista geral dos pórticos existentes
Modelo 3D do reforço com chapas laterais, abas com enrijecedores e barras roscadas ancoradas no pilar
Modelo 3D do reforço com chapas laterais, abas com enrijecedores e barras roscadas ancoradas no pilar

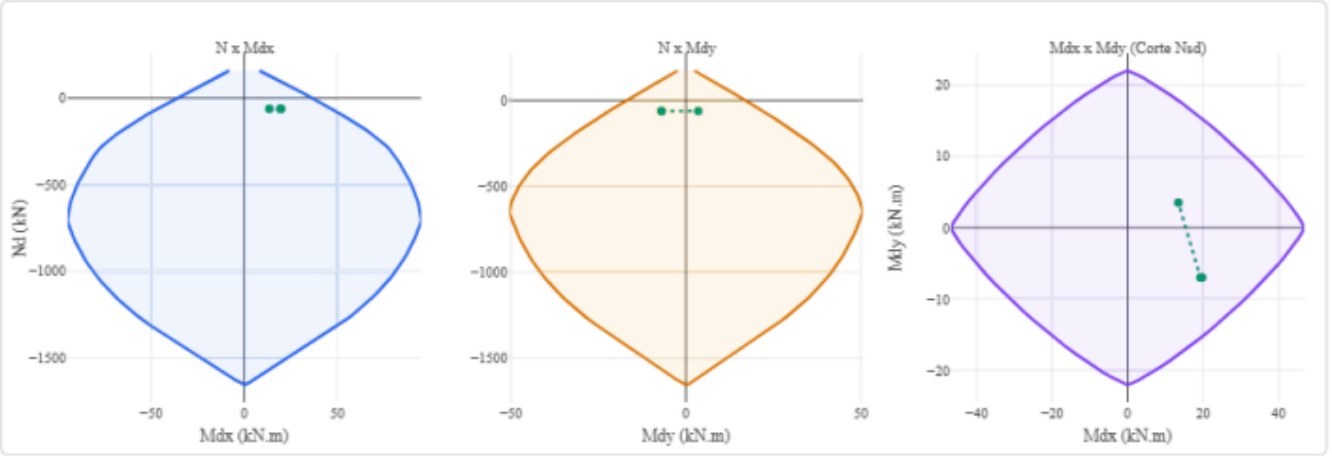

Diagramas de interação força normal e momento do pilar existente
Diagramas de interação força normal e momento do pilar existente
Laudo estrutural

Estrutura em aço formado a frio de claraboia

Verificação dos perfis tubulares que sustentam os caixilhos de vidro, a partir da medição dos perfis na obra, cargas da NBR 6120 e vento pela NBR 6123. Nos estados-limite último e de serviço, o perfil trabalha a cerca de 56% da capacidade, com flecha muito abaixo do limite L/500.

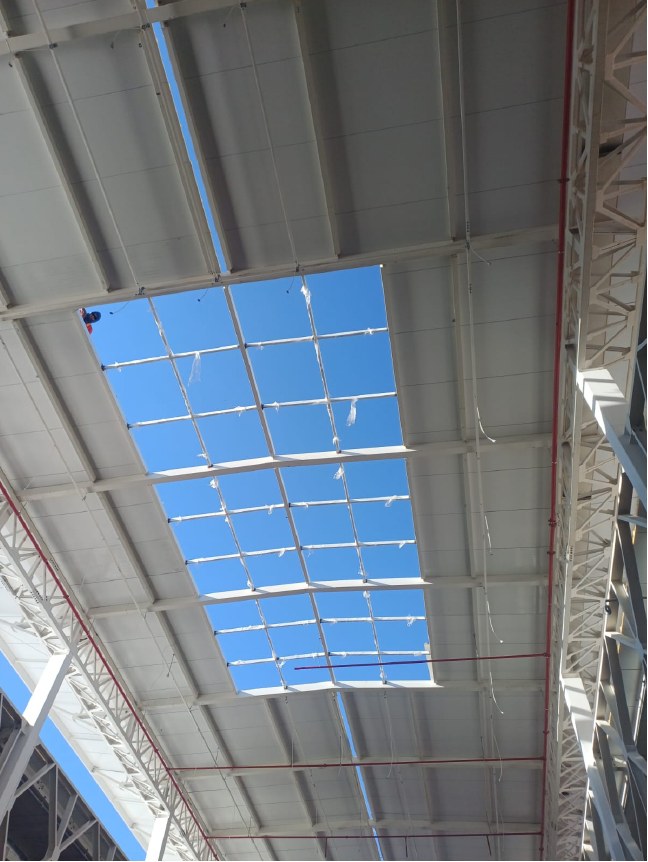

Claraboia em montagem sob a cobertura metálica
Claraboia em montagem sob a cobertura metálica
Parecer técnico

Rampa de acesso ao subsolo em estrutura existente

Estudo de locação de uma nova rampa sob laje nervurada existente. A proposta inicial exigia demolir pilar e viga principal, com novas fundações e reforços; o parecer quantificou cada intervenção e propôs uma rampa de 3,40 m que preserva a estrutura principal, 17% mais larga que a antiga, com intervenção restrita à laje e a vigas secundárias.

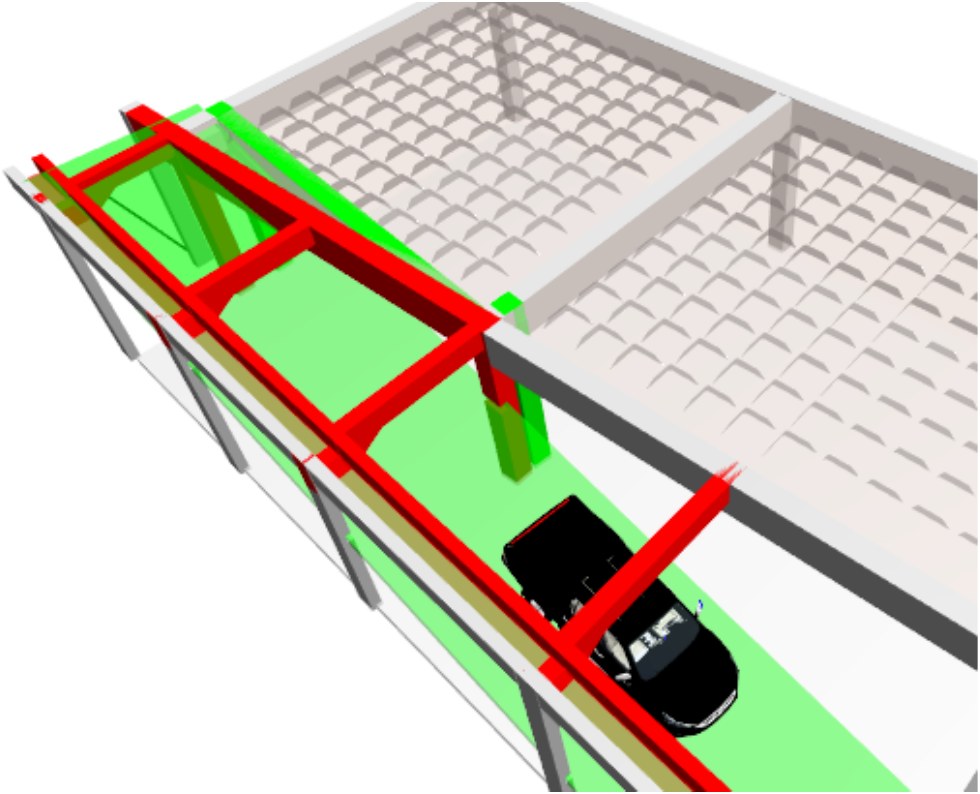

Proposta inicial, com os elementos a demolir em vermelho e a construir em verde
Proposta inicial, com os elementos a demolir em vermelho e a construir em verde

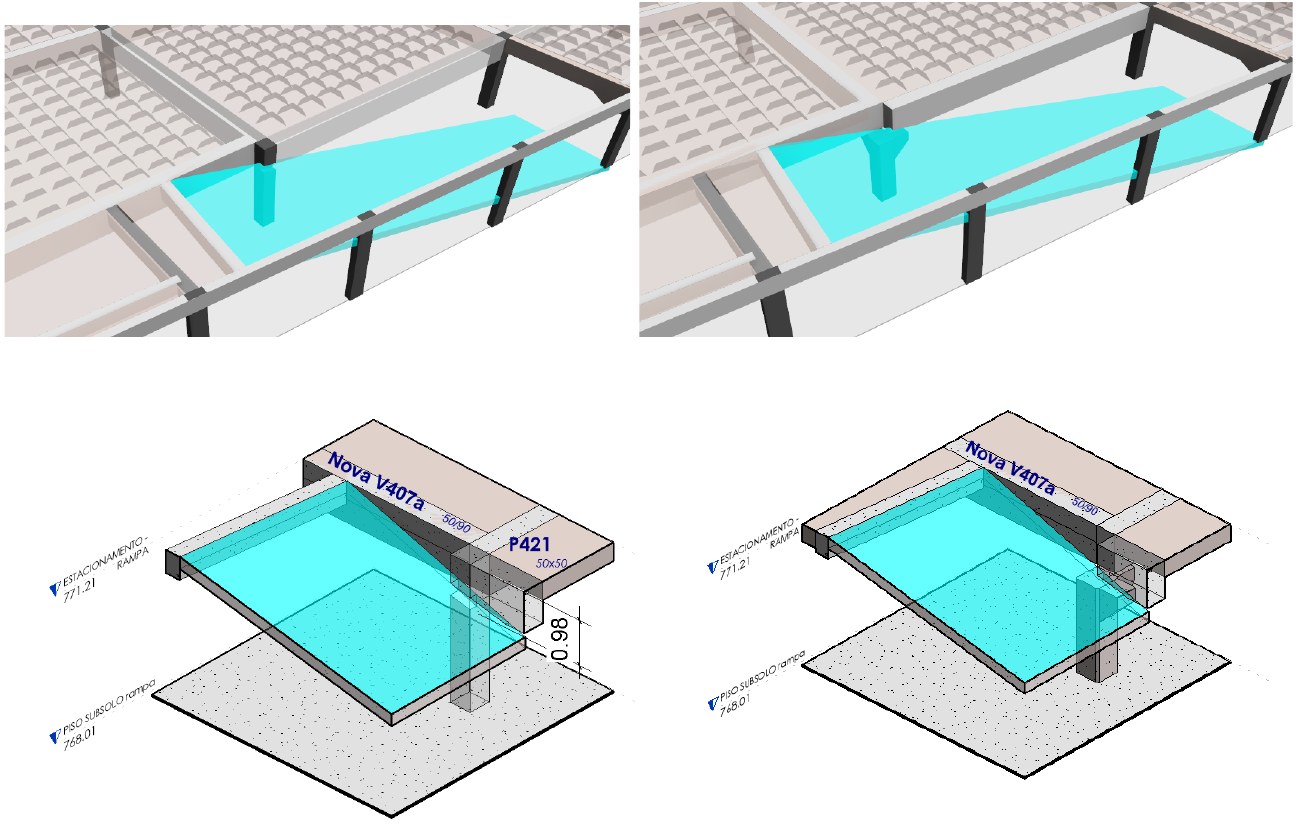

Rampa de 4,00 m em conflito com pilar e viga existentes, e a nova viga necessária
Rampa de 4,00 m em conflito com pilar e viga existentes, e a nova viga necessária

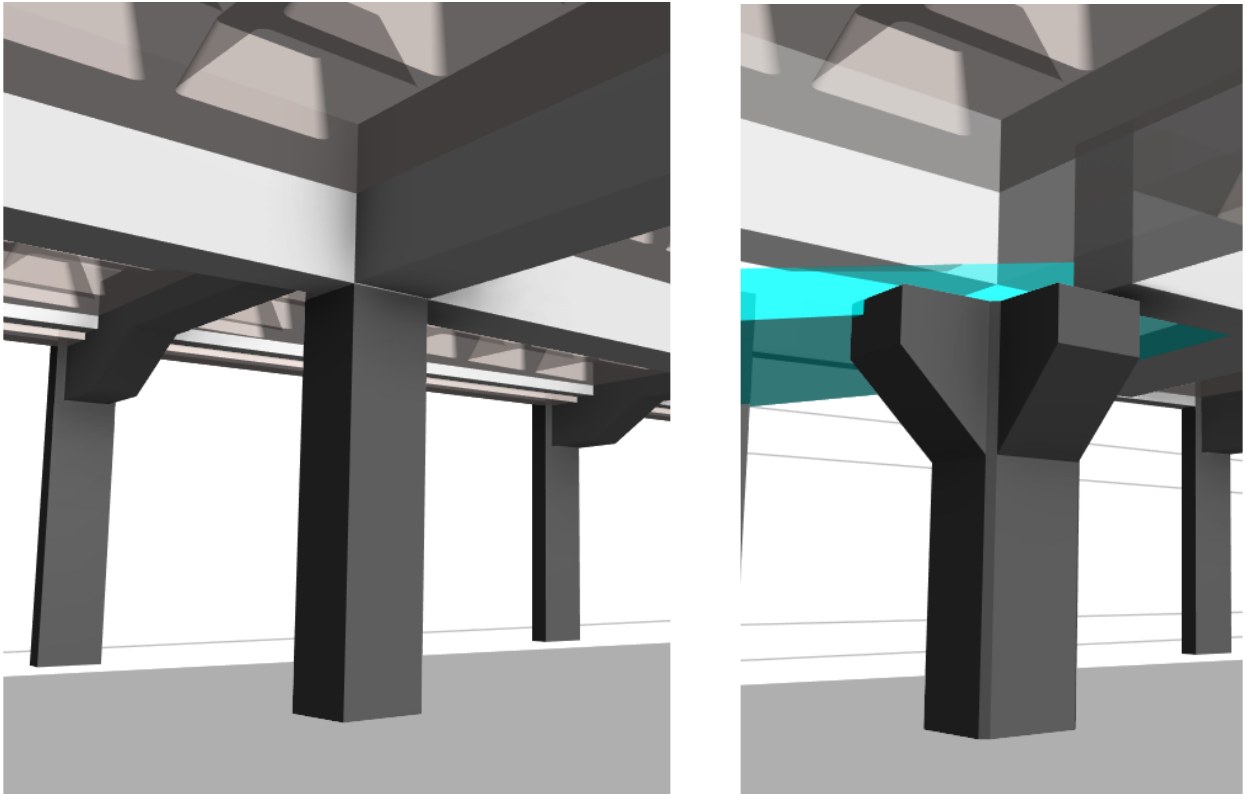

Pilar existente e o reforço com mísulas que a solução de 4,00 m exigiria
Pilar existente e o reforço com mísulas que a solução de 4,00 m exigiria

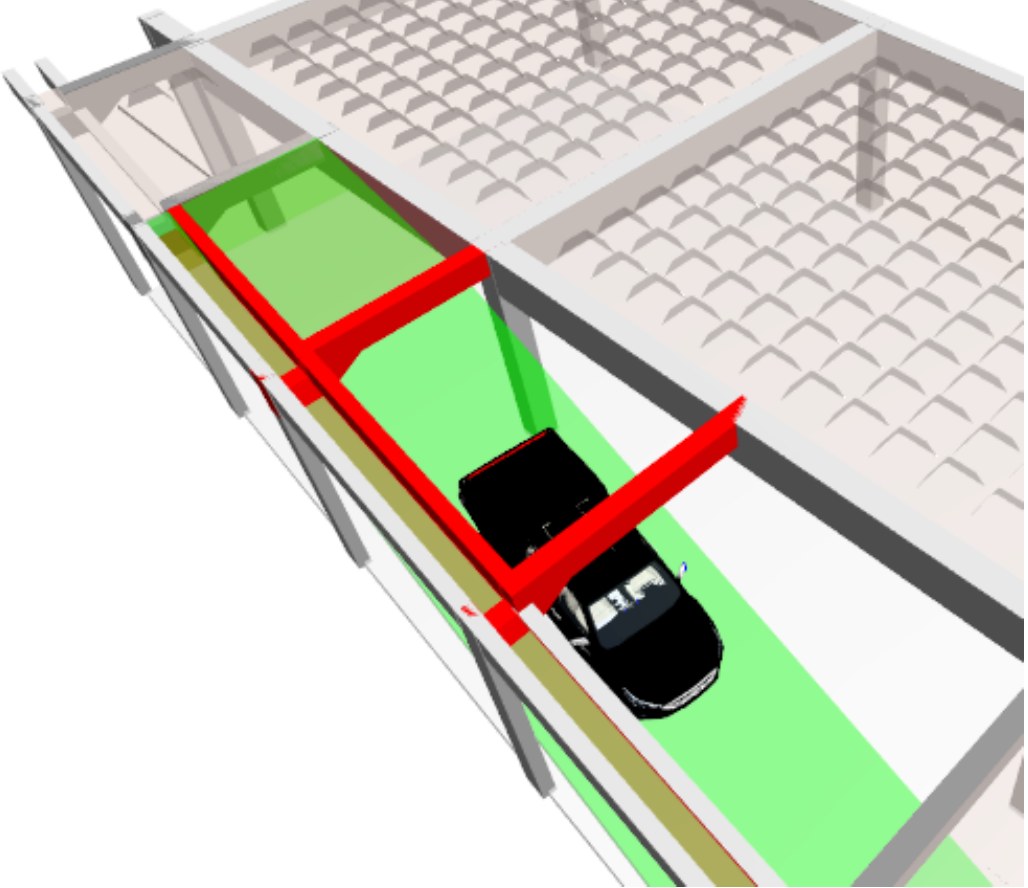

Nova locação, com a intervenção reduzida à laje e a vigas secundárias
Nova locação, com a intervenção reduzida à laje e a vigas secundárias

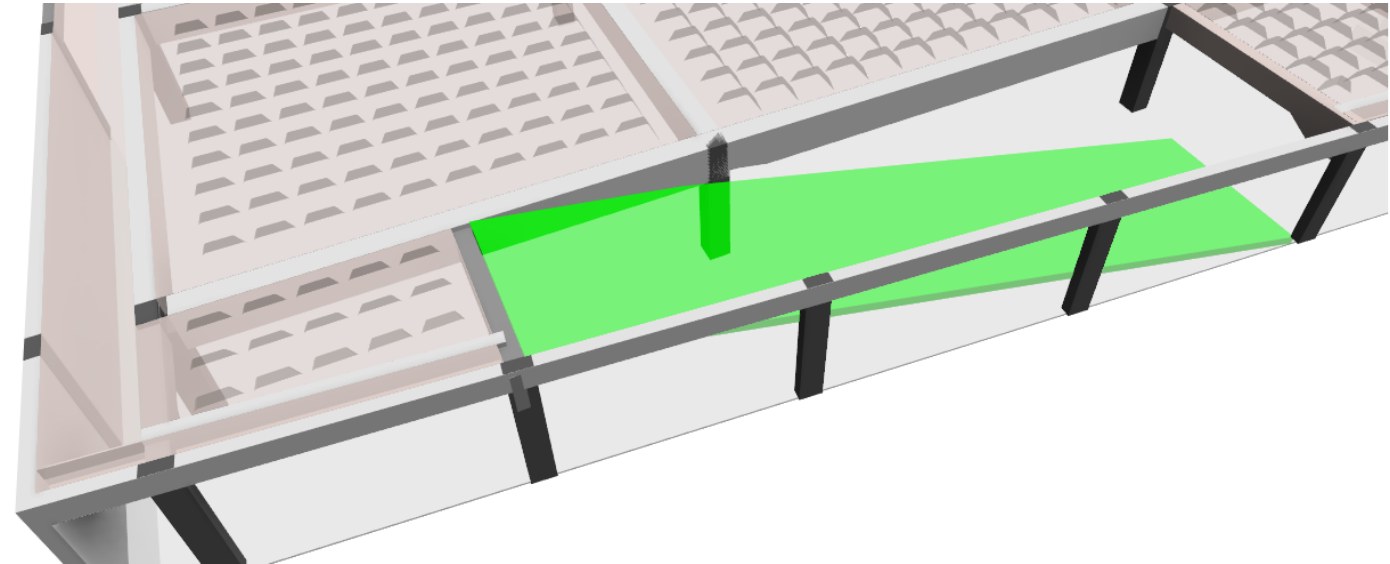

Proposta alternativa, com a rampa encaixada na estrutura existente
Proposta alternativa, com a rampa encaixada na estrutura existente
