Expansão de Shopping Center

Escopo

Projeto estrutural da área de expansão das lojas de um shopping center, com boa parte da estrutura nova nascendo sobre a edificação existente. Cada elemento foi modelado em 3D e detalhado para a obra executar sem dúvida.

Fundações e blocos: sapatas para os pilares metálicos e blocos com insertos metálicos ancorados quimicamente nas vigas existentes.
Concreto armado: vigas de transição recebendo pilares metálicos, lajes de fechamento, rampa, galerias e escada.
Estrutura metálica: pórtico com treliças, mezanino, vigas de travamento e ligações parafusadas e soldadas em aço ASTM A36.
Alvenaria estrutural em bloco de concreto grauteado.
Reforços de laje com chapas metálicas para novas aberturas.
Piso de concreto sobre solo com tela soldada e juntas serradas.

Desafios

Ligar uma estrutura nova a uma edificação existente, em funcionamento, exige conhecer o que já está lá e garantir a transferência de cada carga. Por isso a ancoragem química, os insertos metálicos e a sequência de execução aparecem desenhados em detalhe nas pranchas.

Na obra

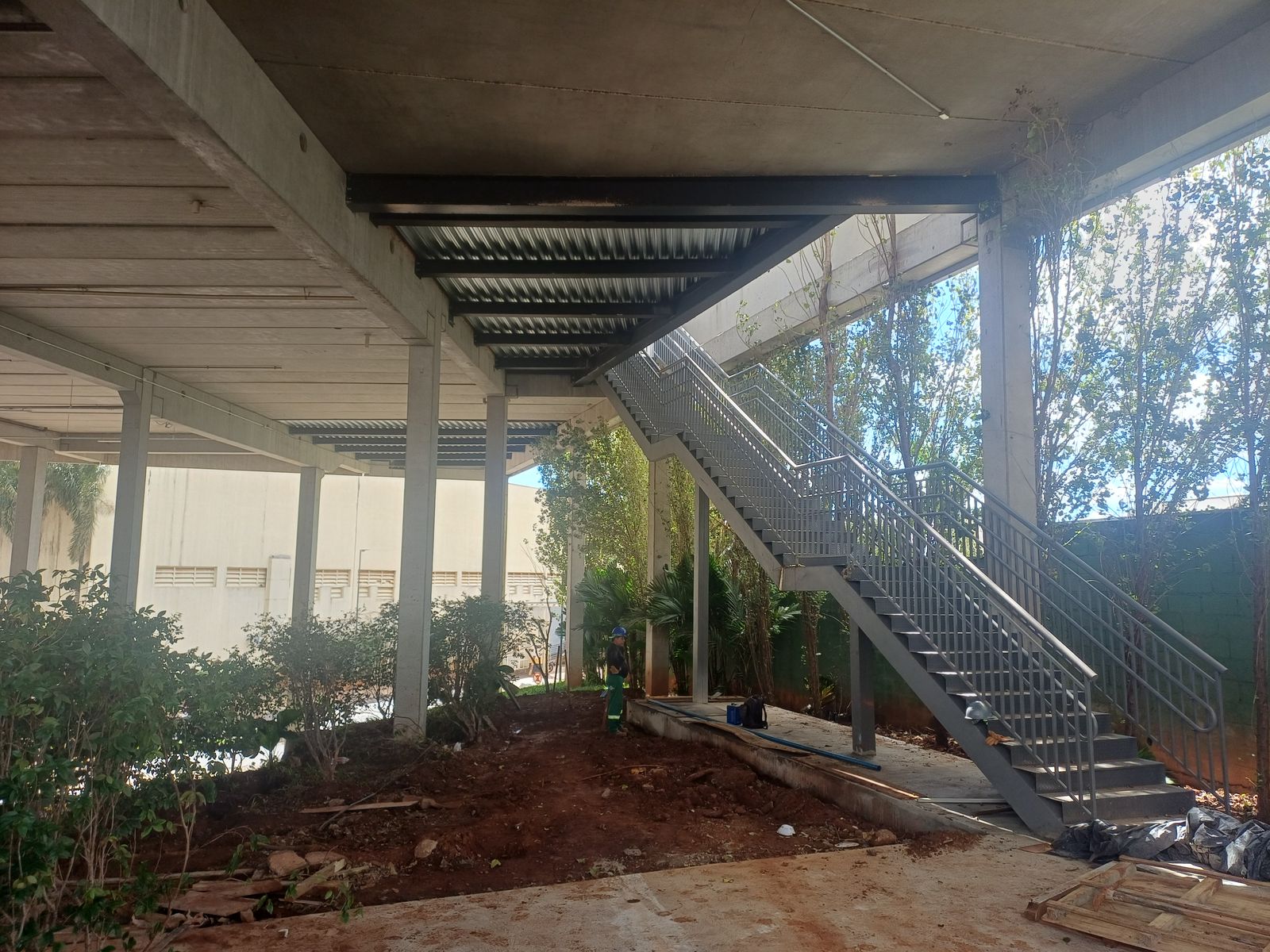

Fotos da execução

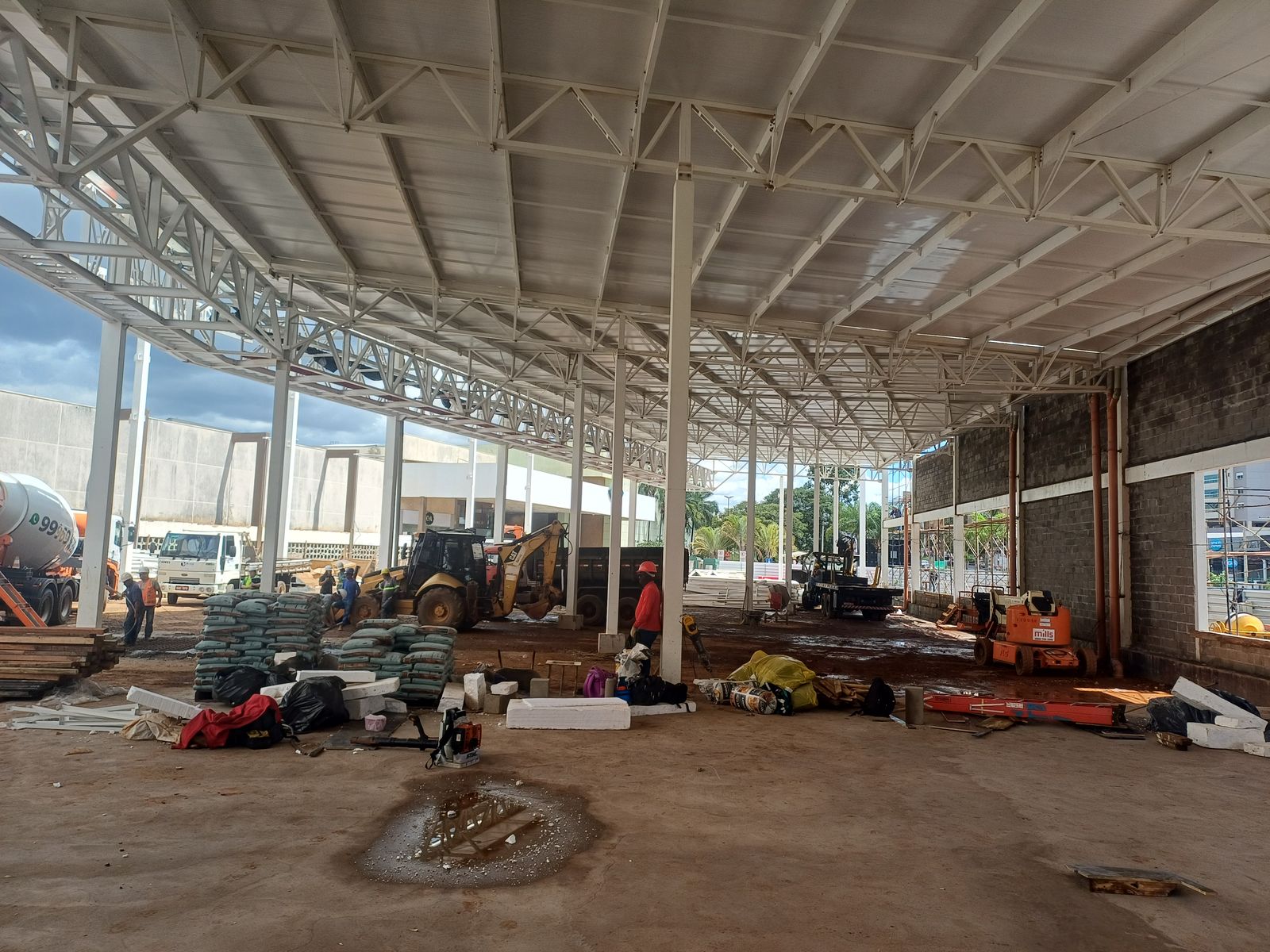

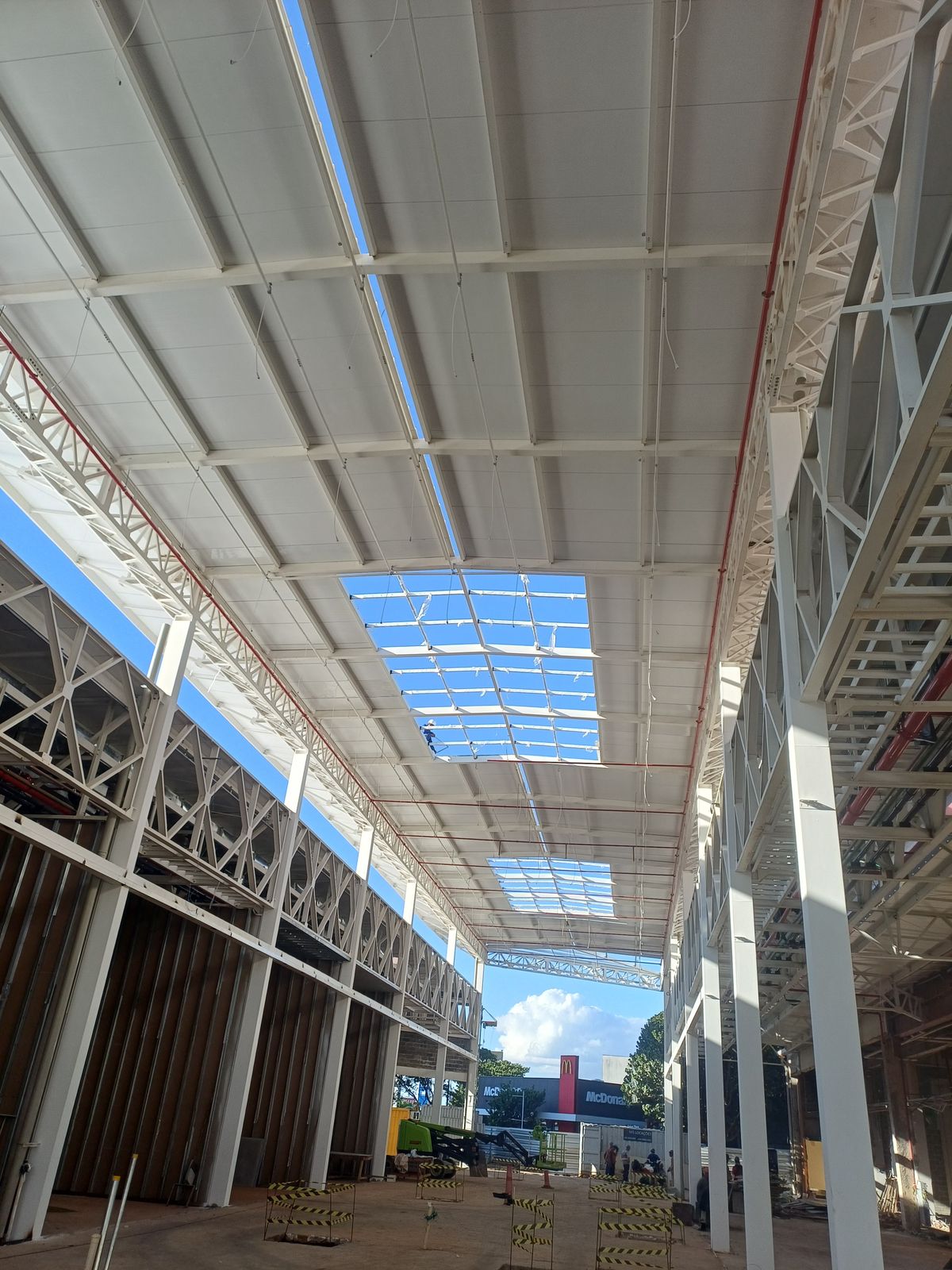

Cobertura em treliças metálicas sobre a área de expansão

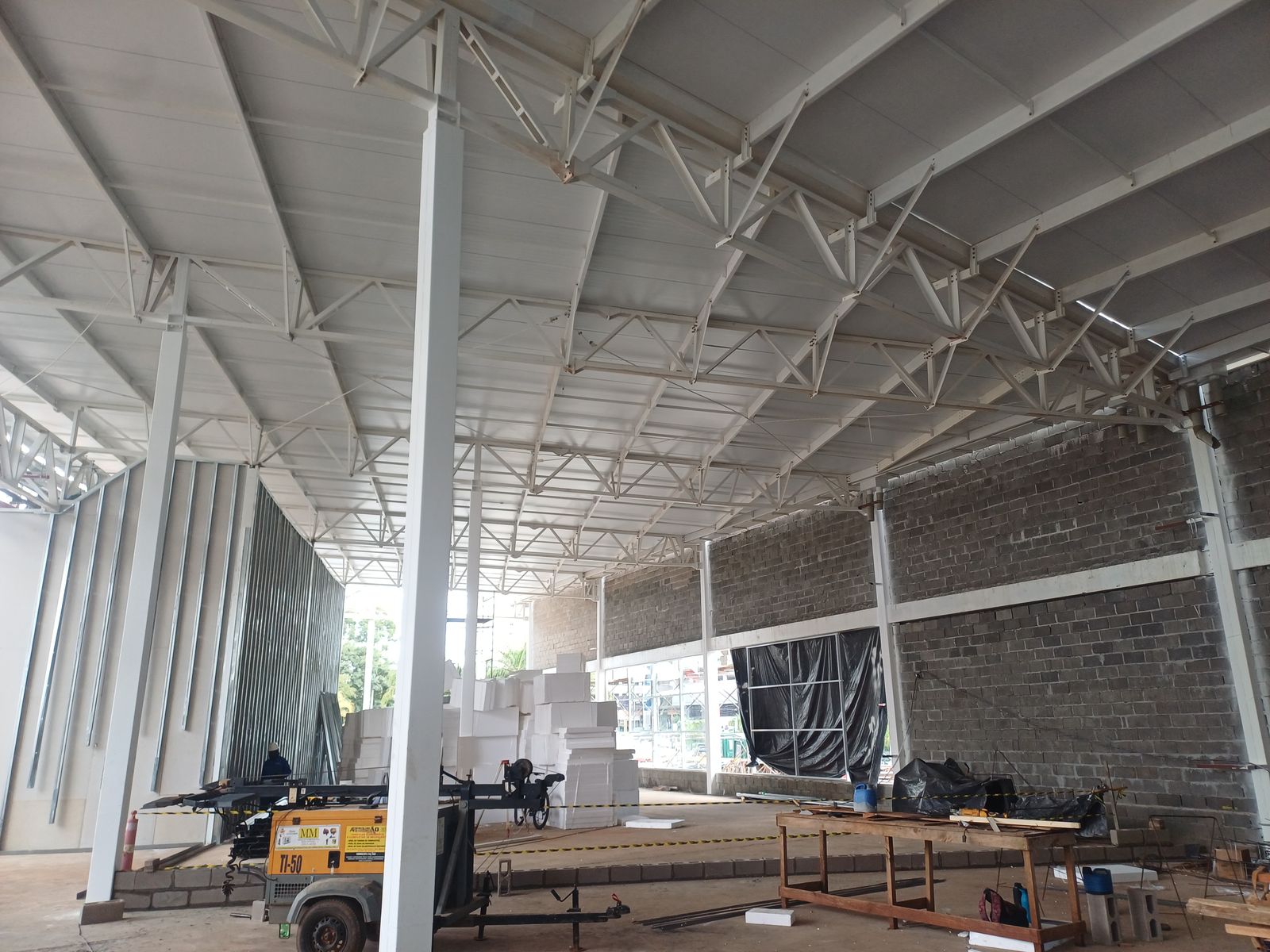

Treliças, pilares metálicos e alvenaria estrutural

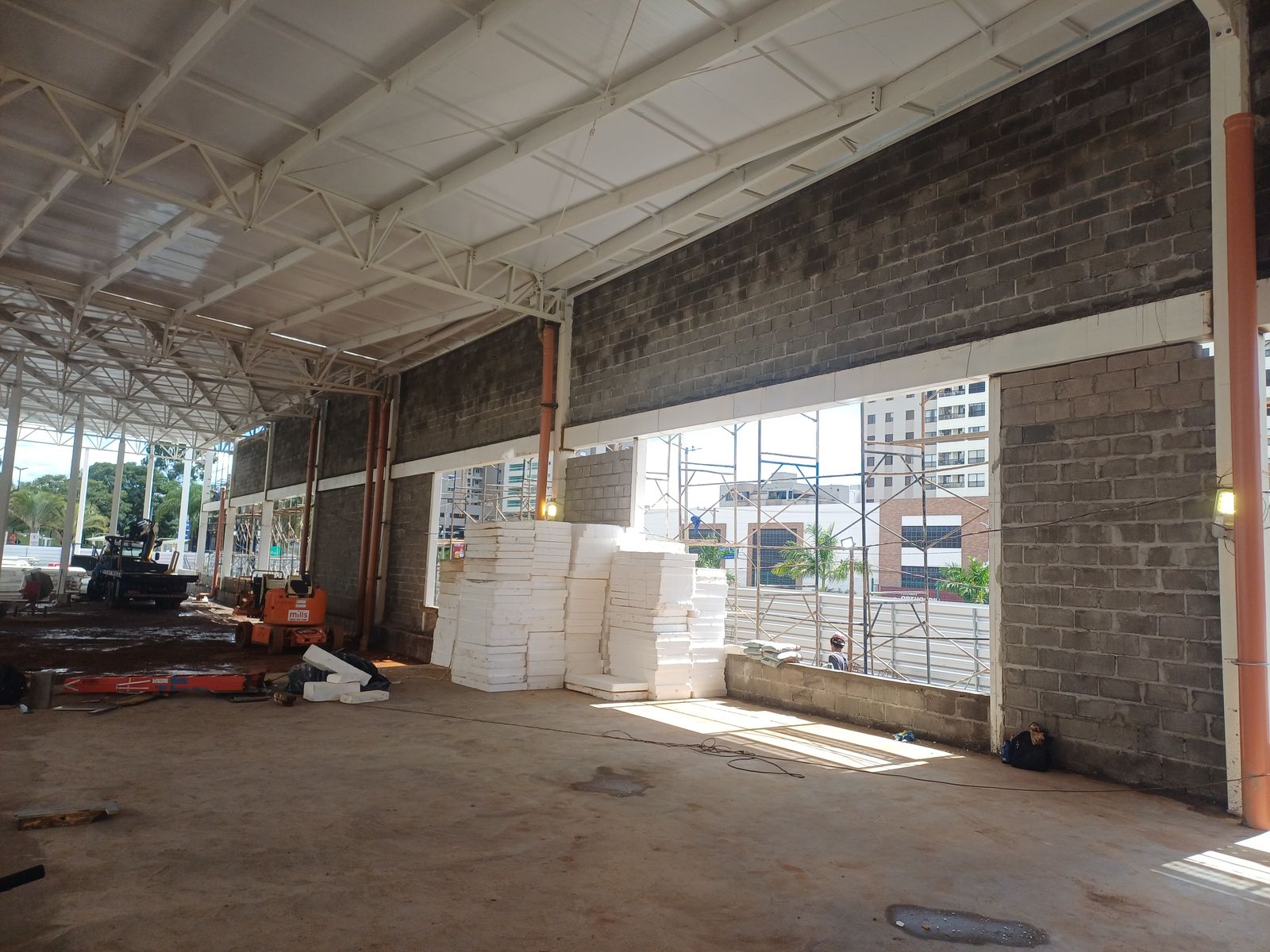

Paredes em alvenaria estrutural de blocos de concreto

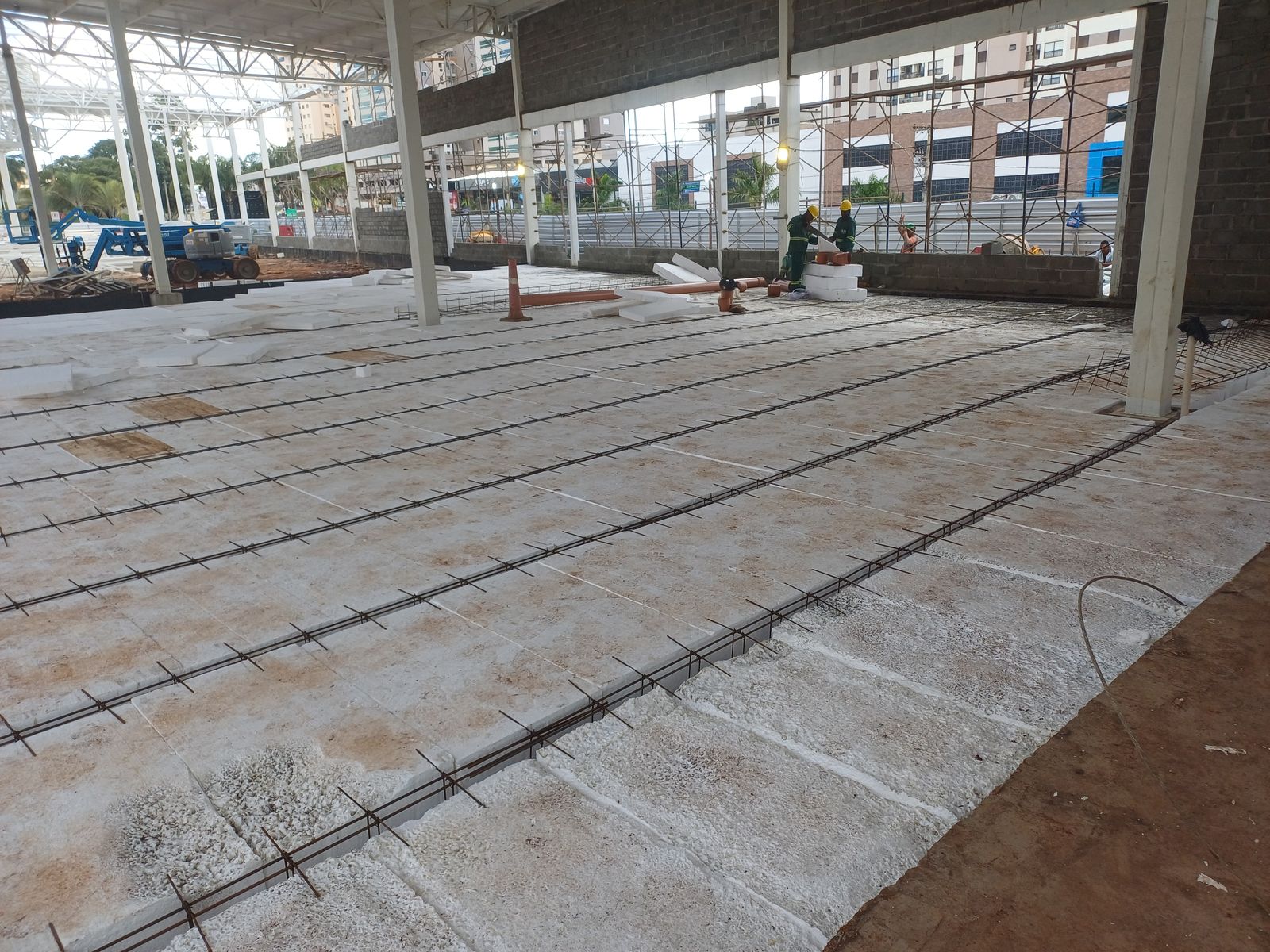

Laje nervurada com enchimento em EPS antes da concretagem

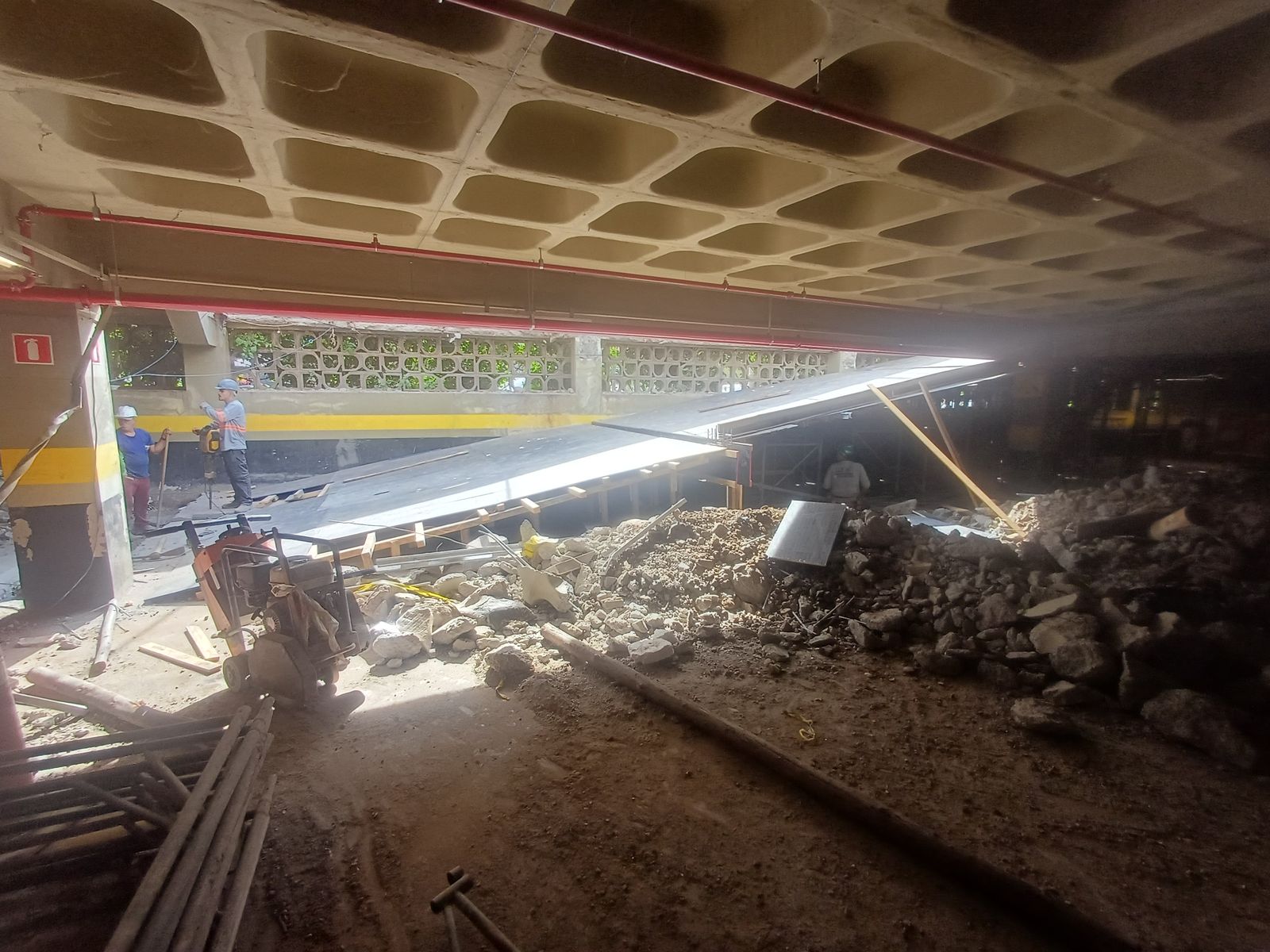

Laje nervurada existente e execução da rampa de acesso

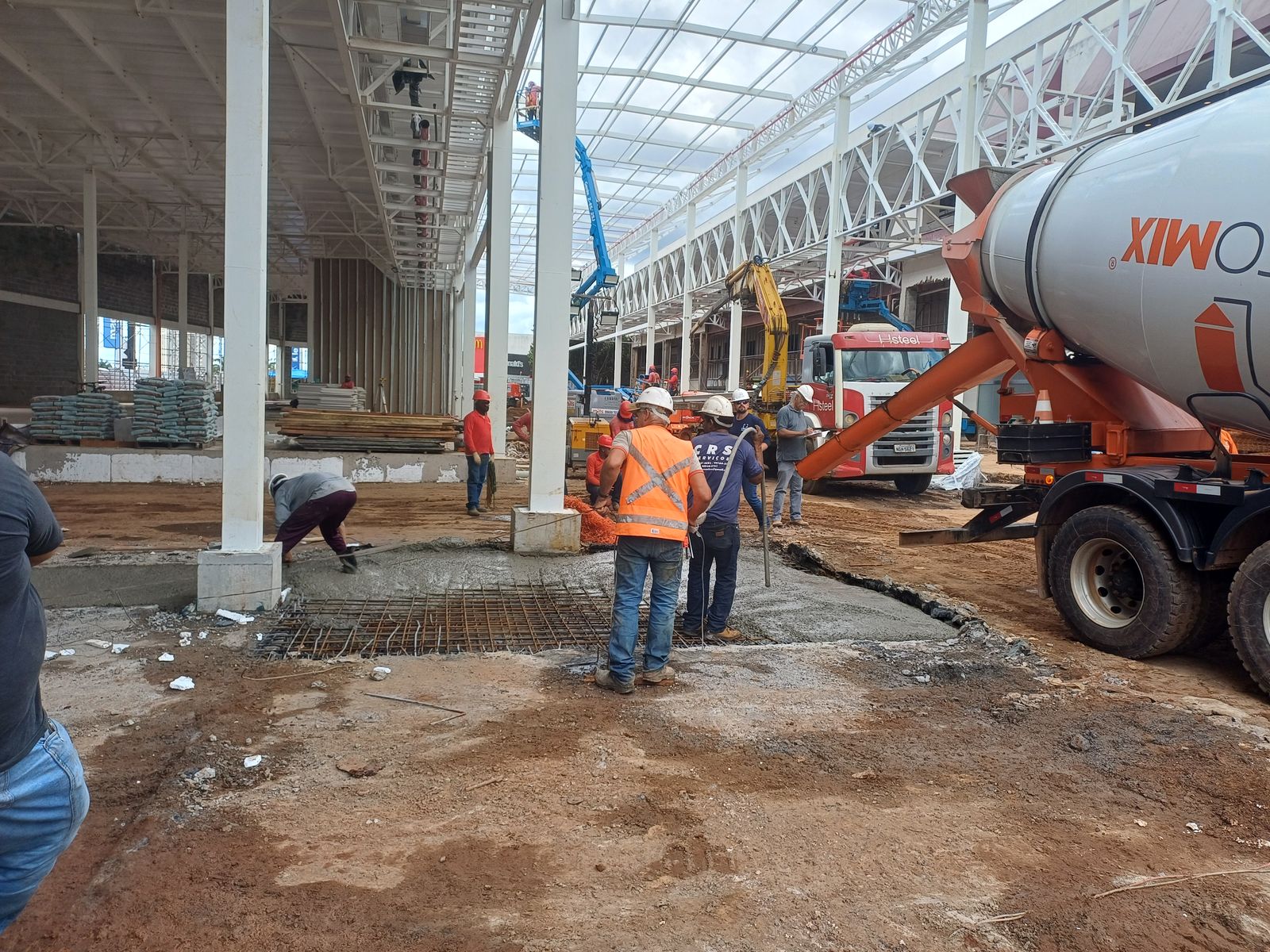

Concretagem do piso junto às bases dos pilares

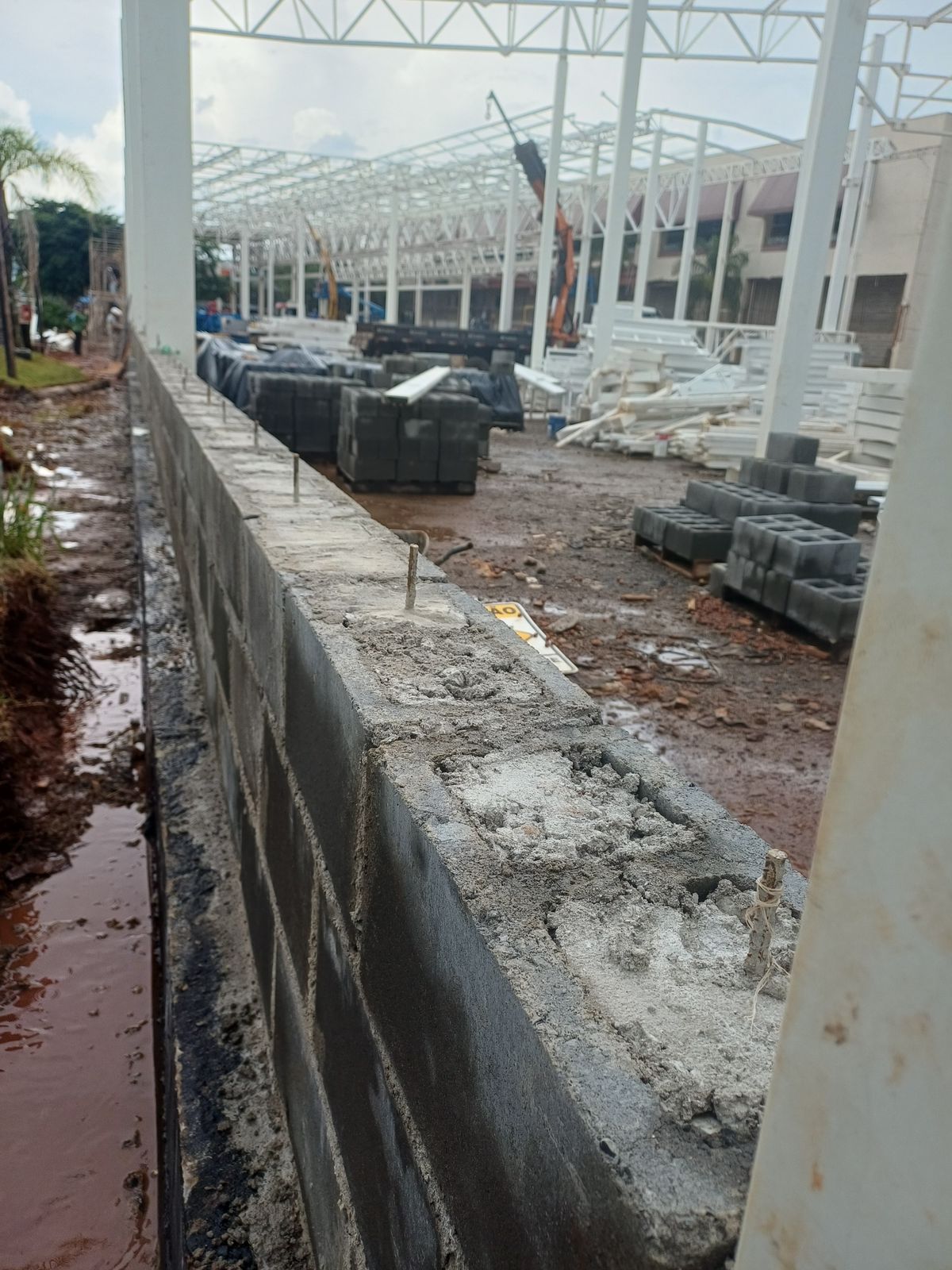

Alvenaria estrutural na contenção do desnível

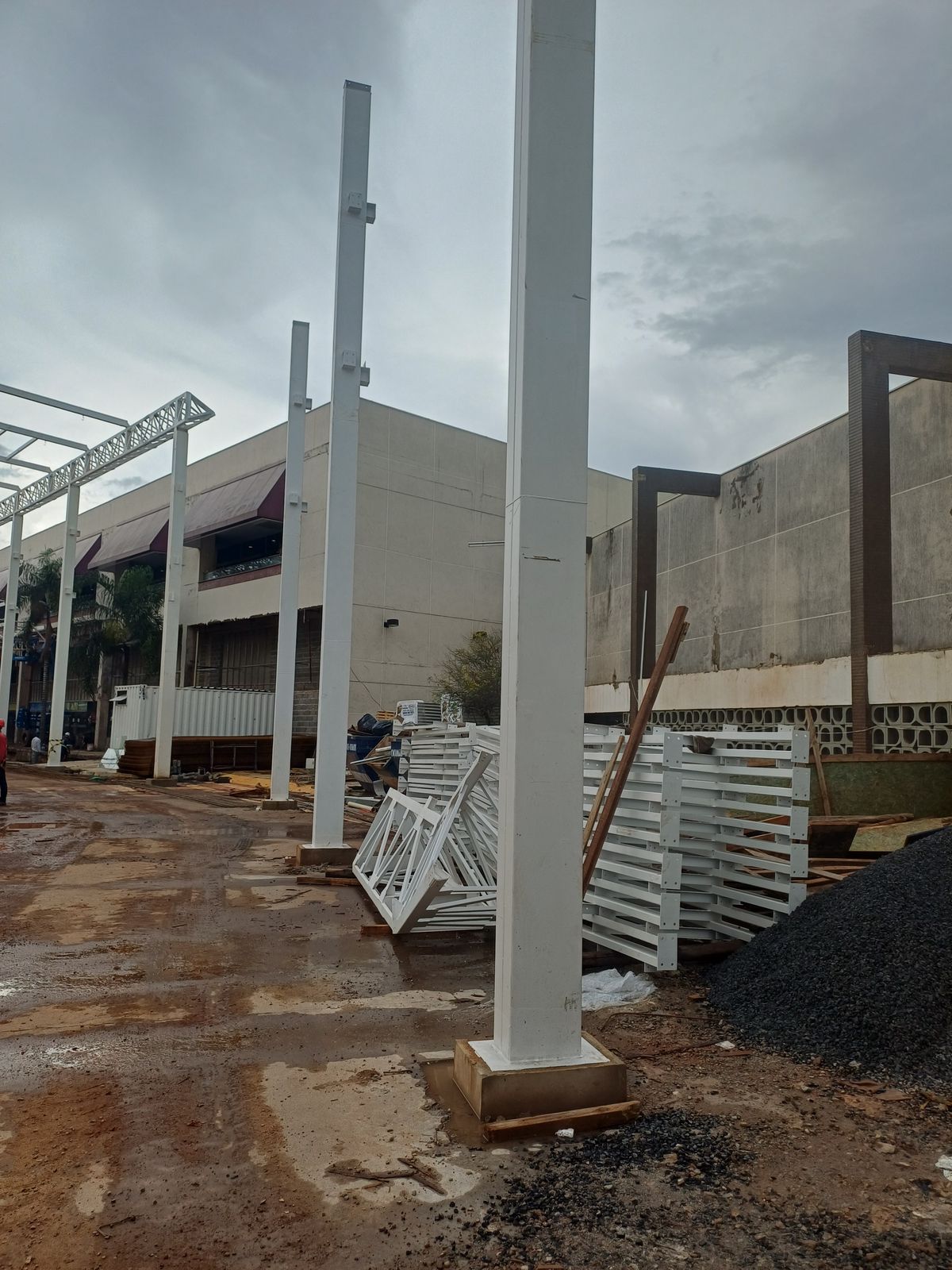

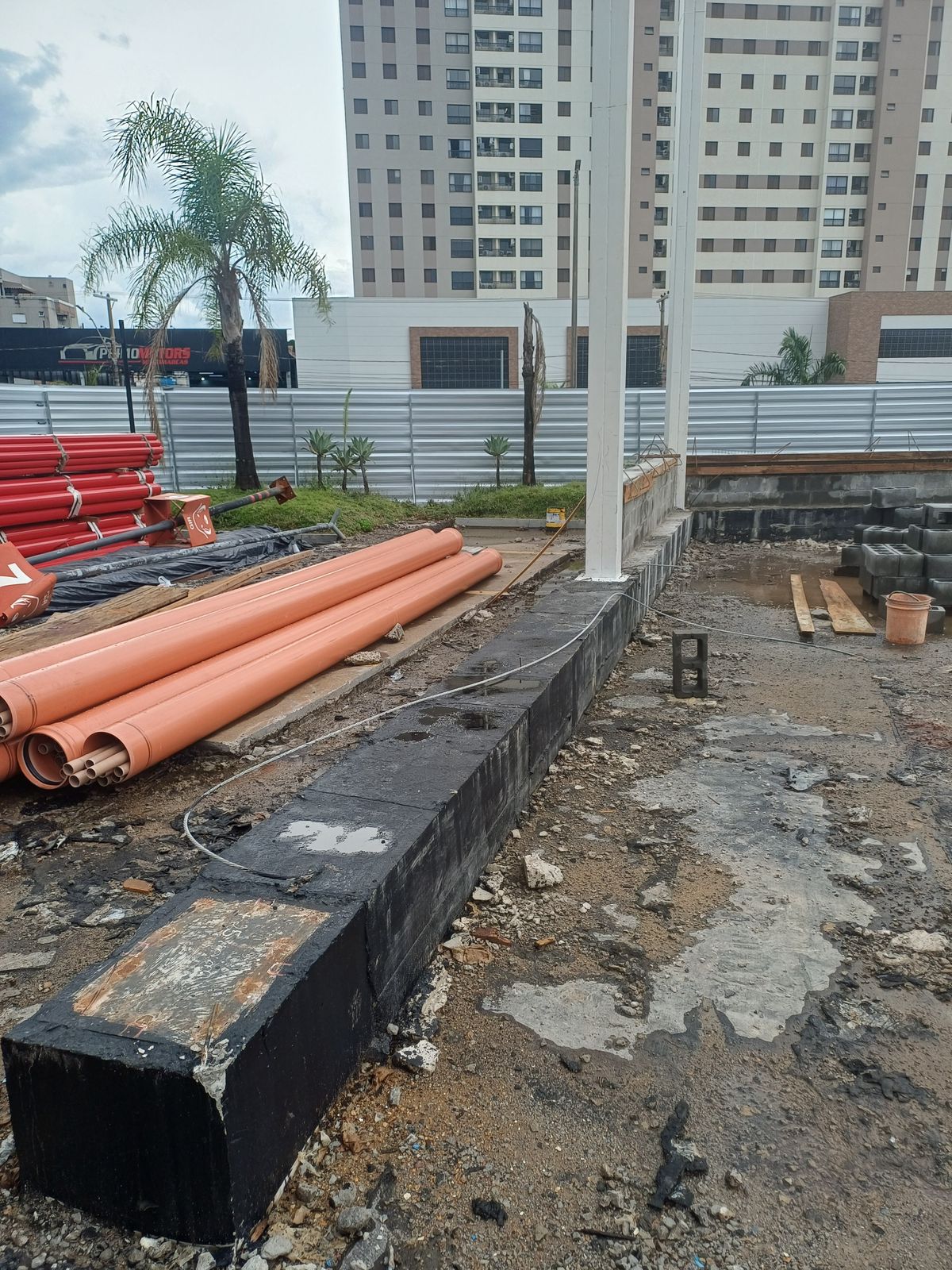

Pilares metálicos sobre bases de concreto

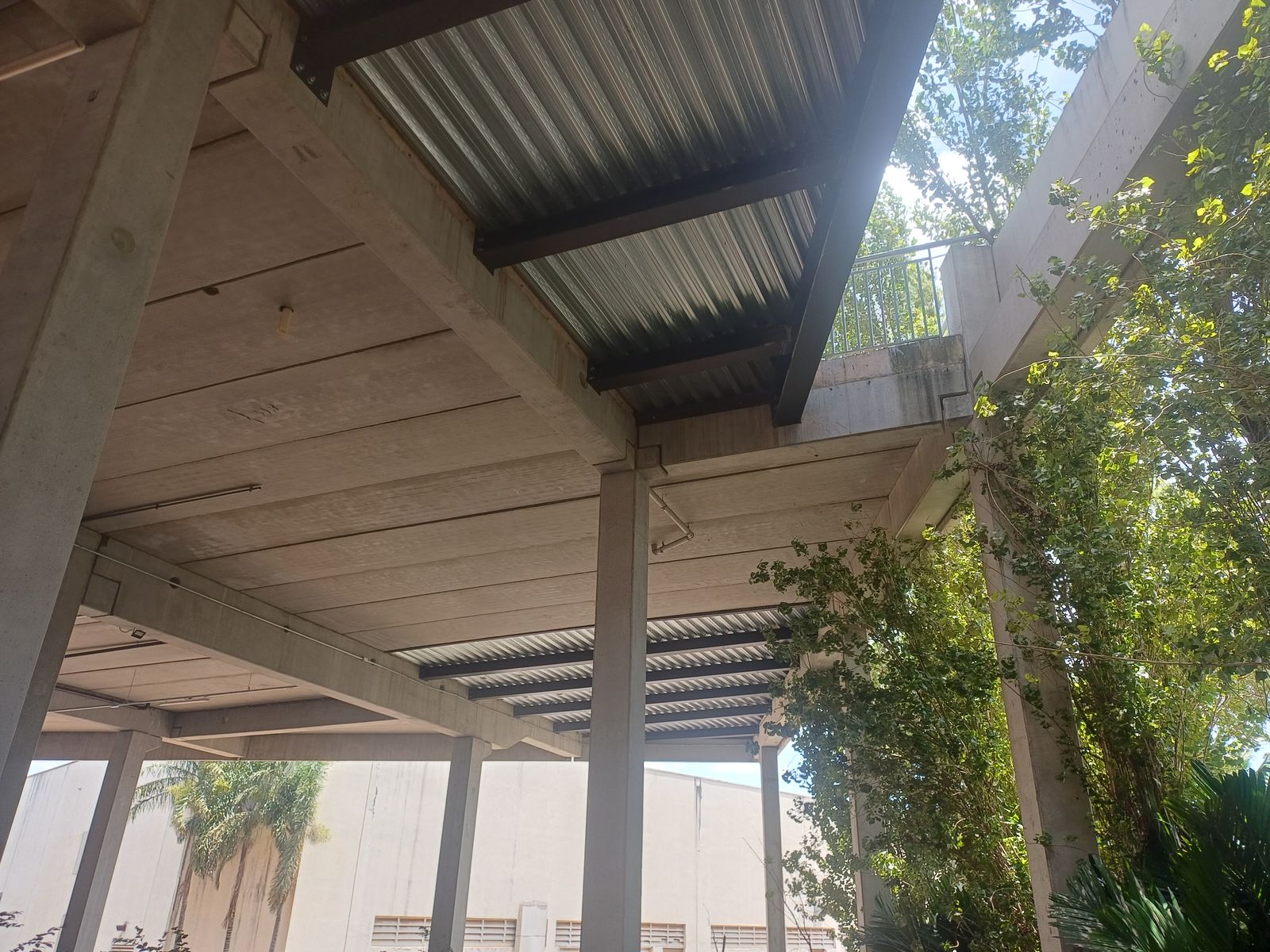

Estrutura metálica com fôrma de steel deck

Expansão das lojas

Concreto armado e fundações

Blocos, vigas de transição e lajes ligados à estrutura existente por ancoragem química, com a sequência de execução desenhada passo a passo.

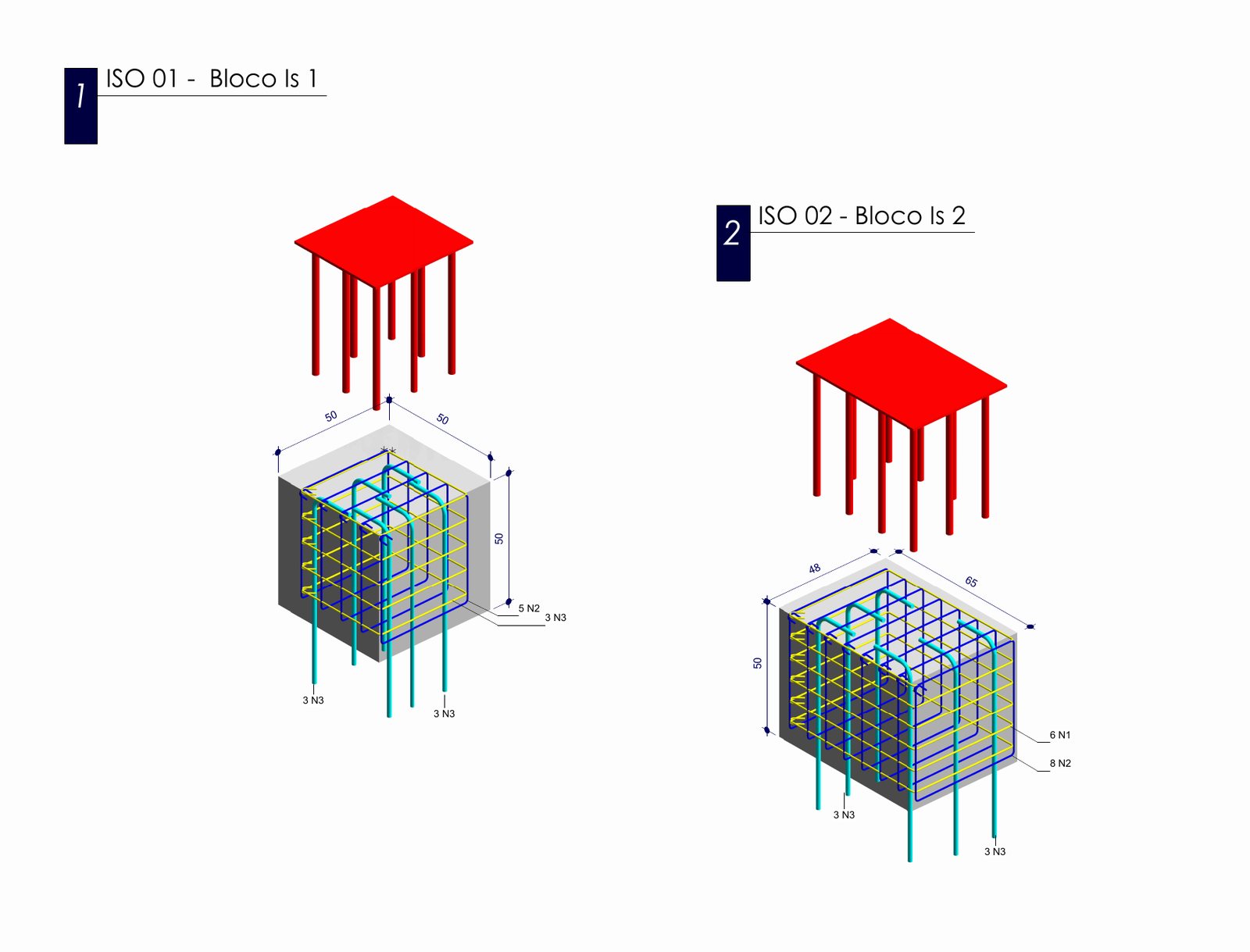

Isométricos dos blocos Is1 e Is2 com armadura e insertos metálicos

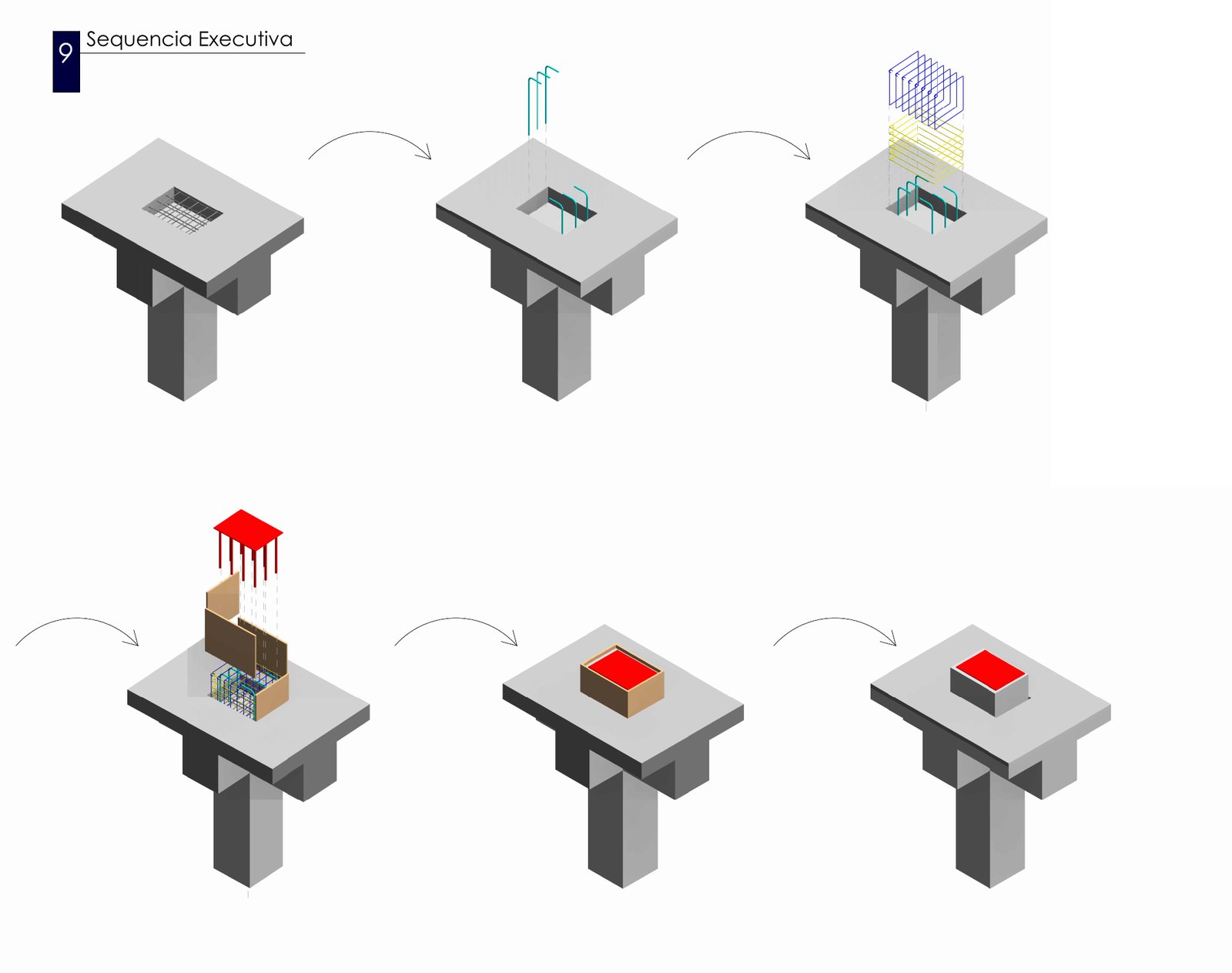

Sequência executiva do bloco sobre viga existente, passo a passo

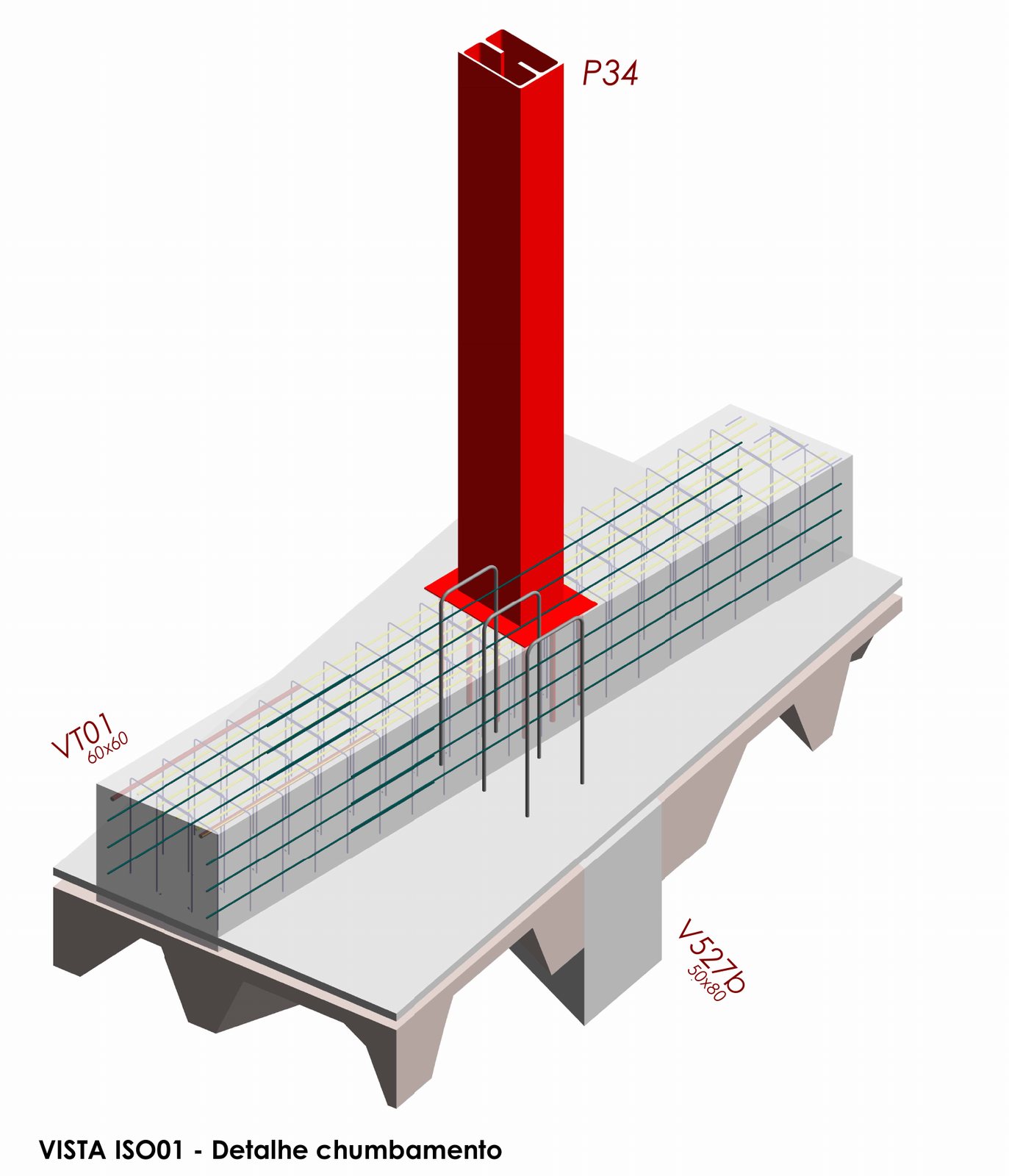

Chumbamento do pilar metálico P34 na viga de transição VT01 sobre a laje

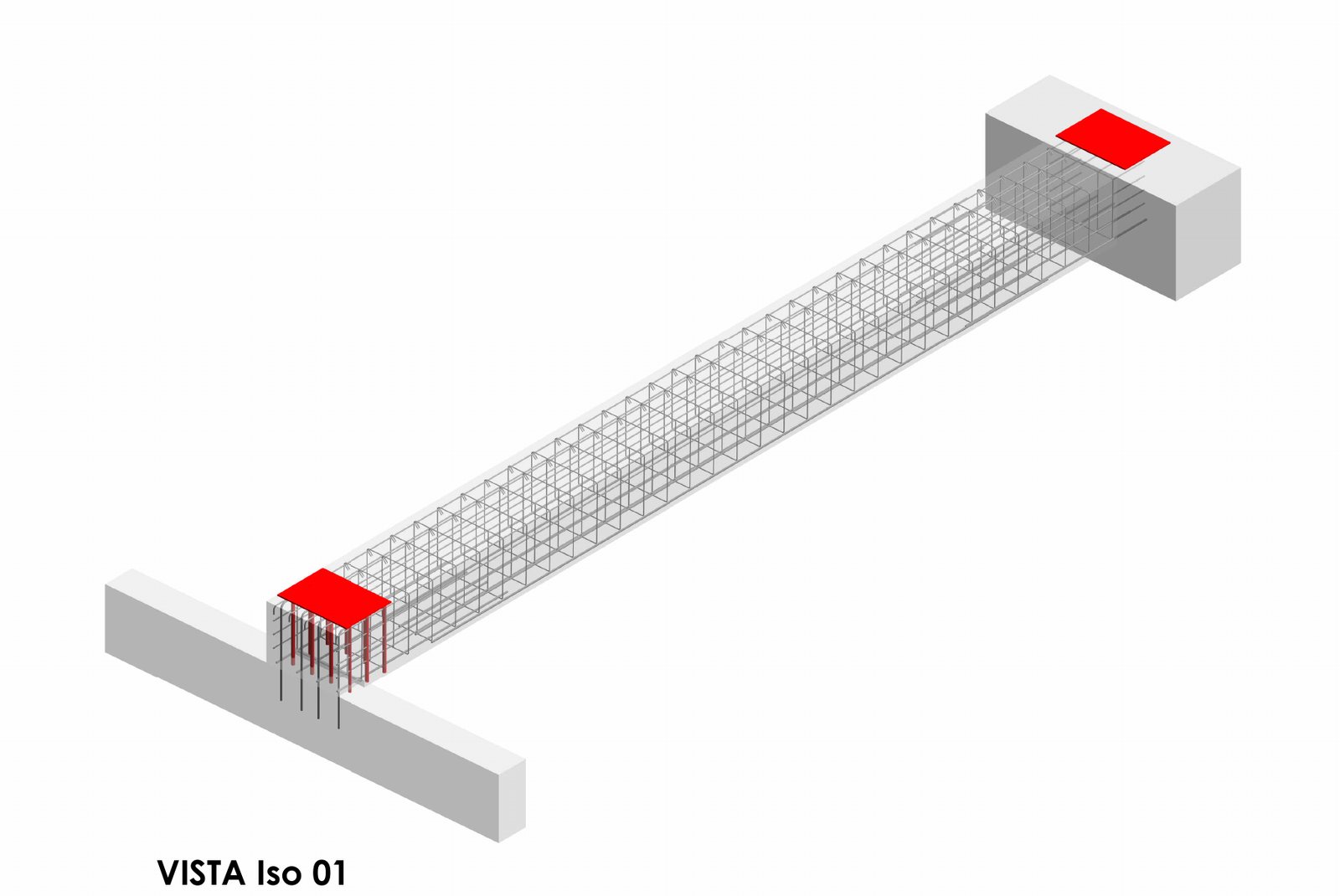

Isométrico da viga VP40 com estribos e insertos metálicos nas extremidades

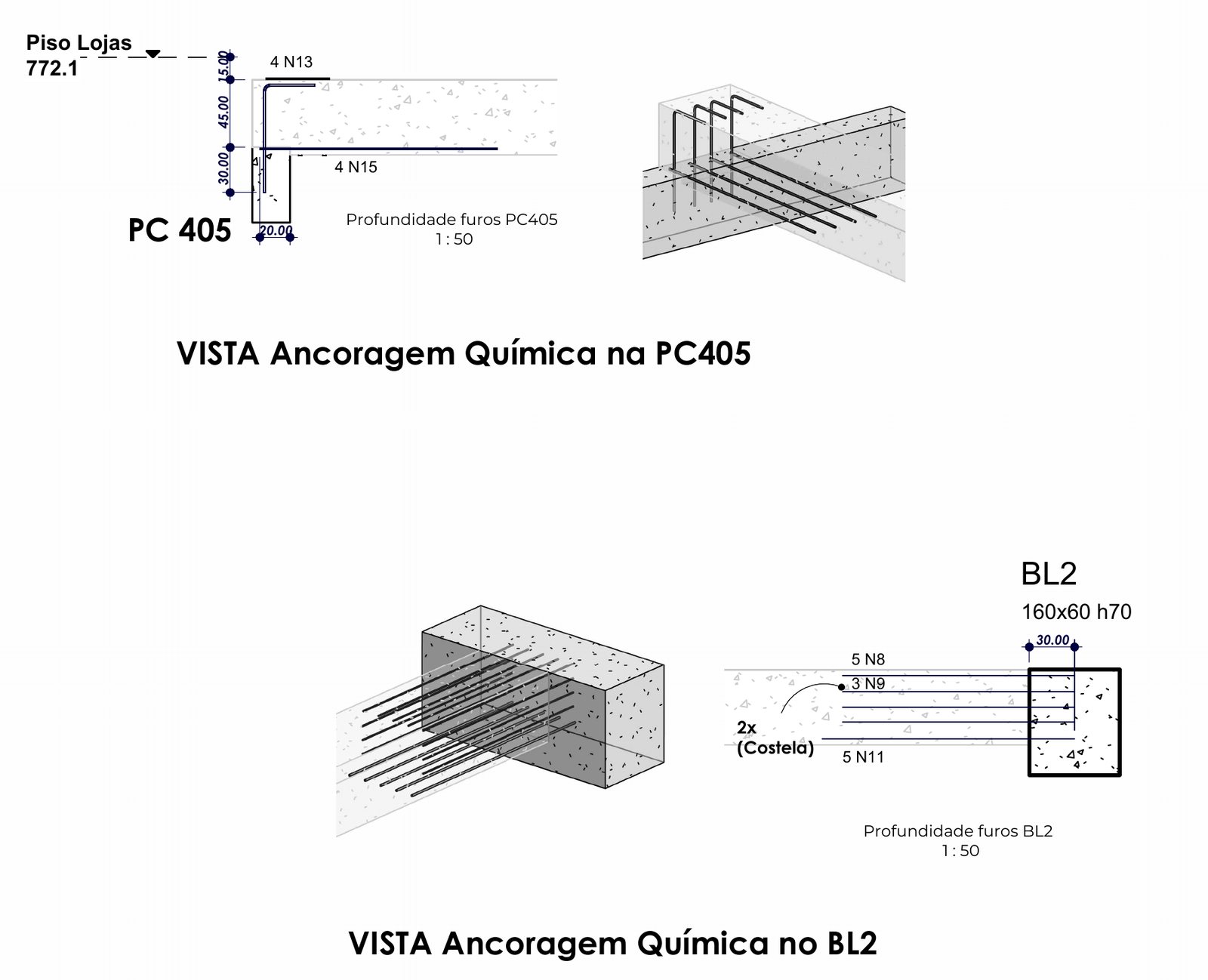

Ancoragem química das barras da VP40 na PC405 e no bloco BL2

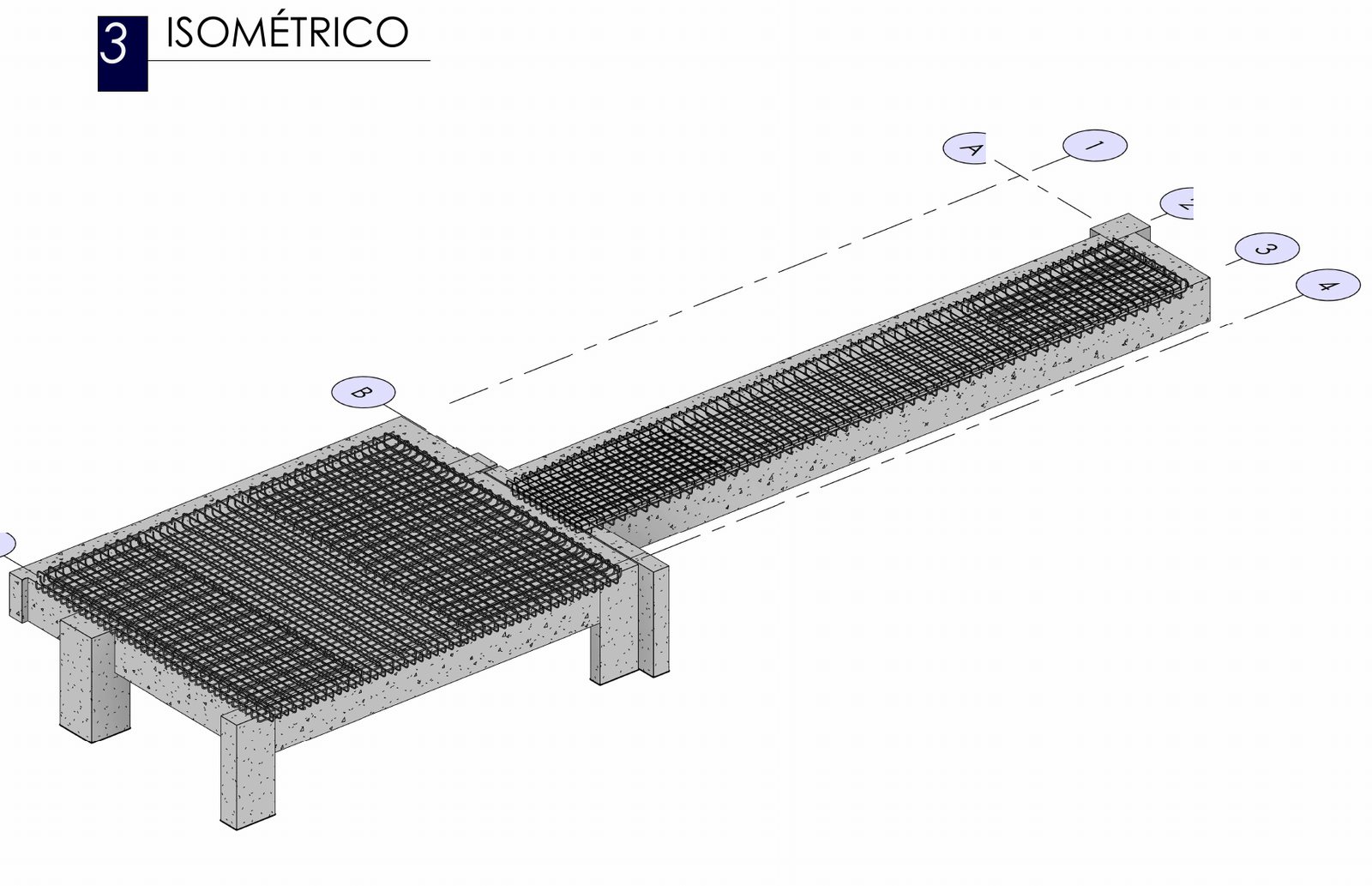

Isométrico das lajes L1 e L2 com malhas de armadura sobre vigas e pilares

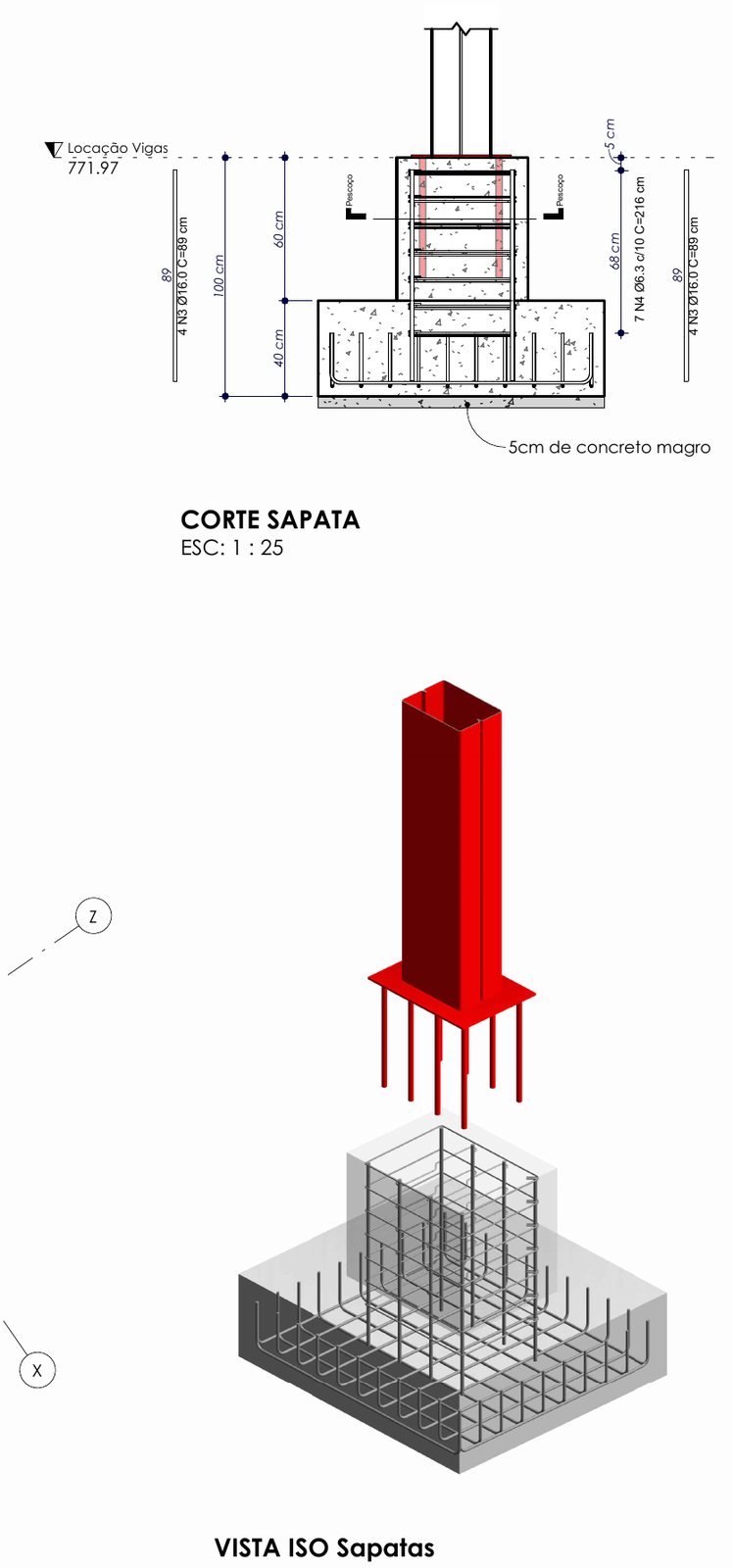

Corte e isométrico de sapata isolada com pescoço e chumbadores de pilar metálico

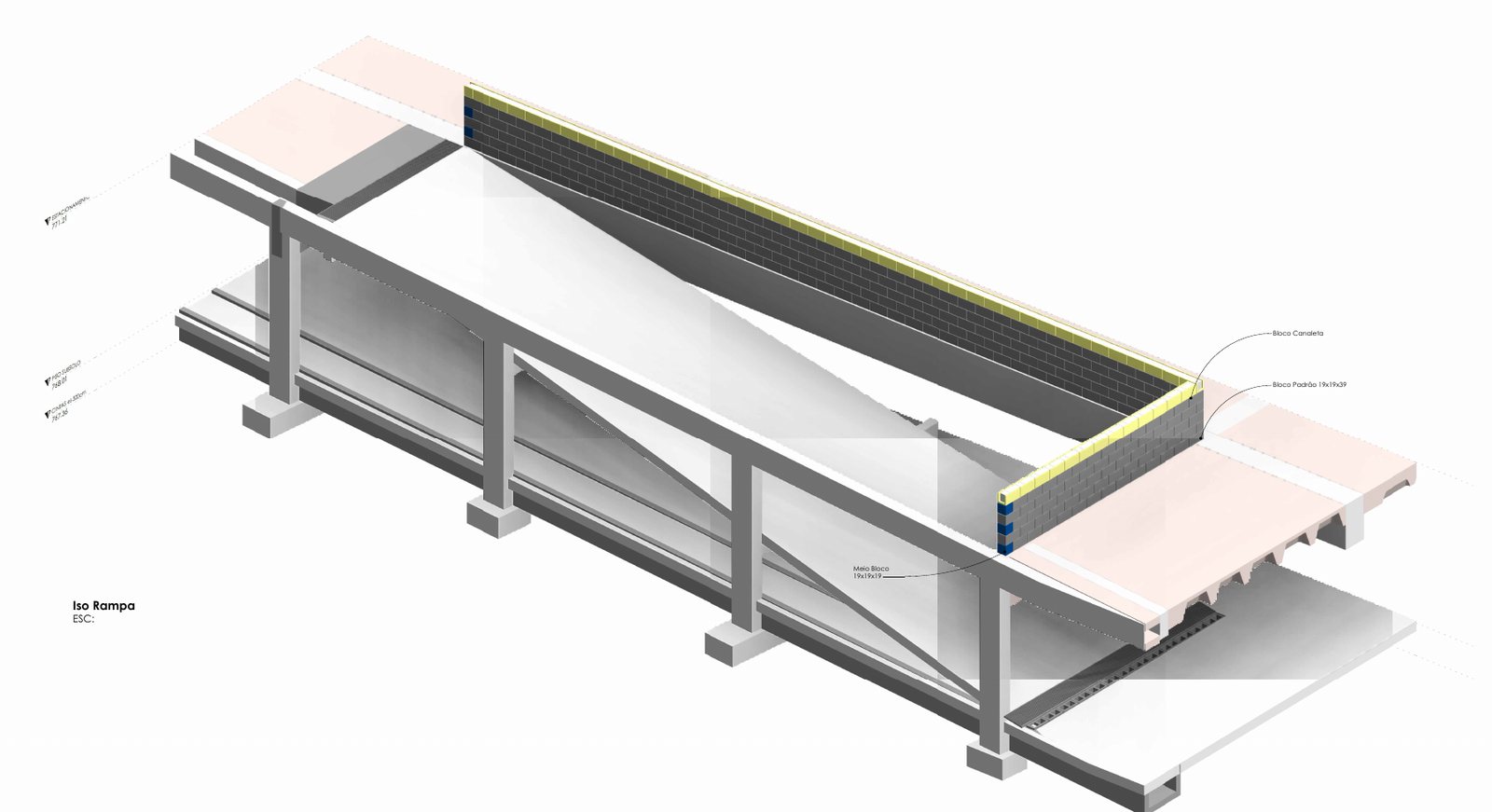

Isométrico da rampa em concreto com mureta de blocos 19x19x39 e canaleta no topo

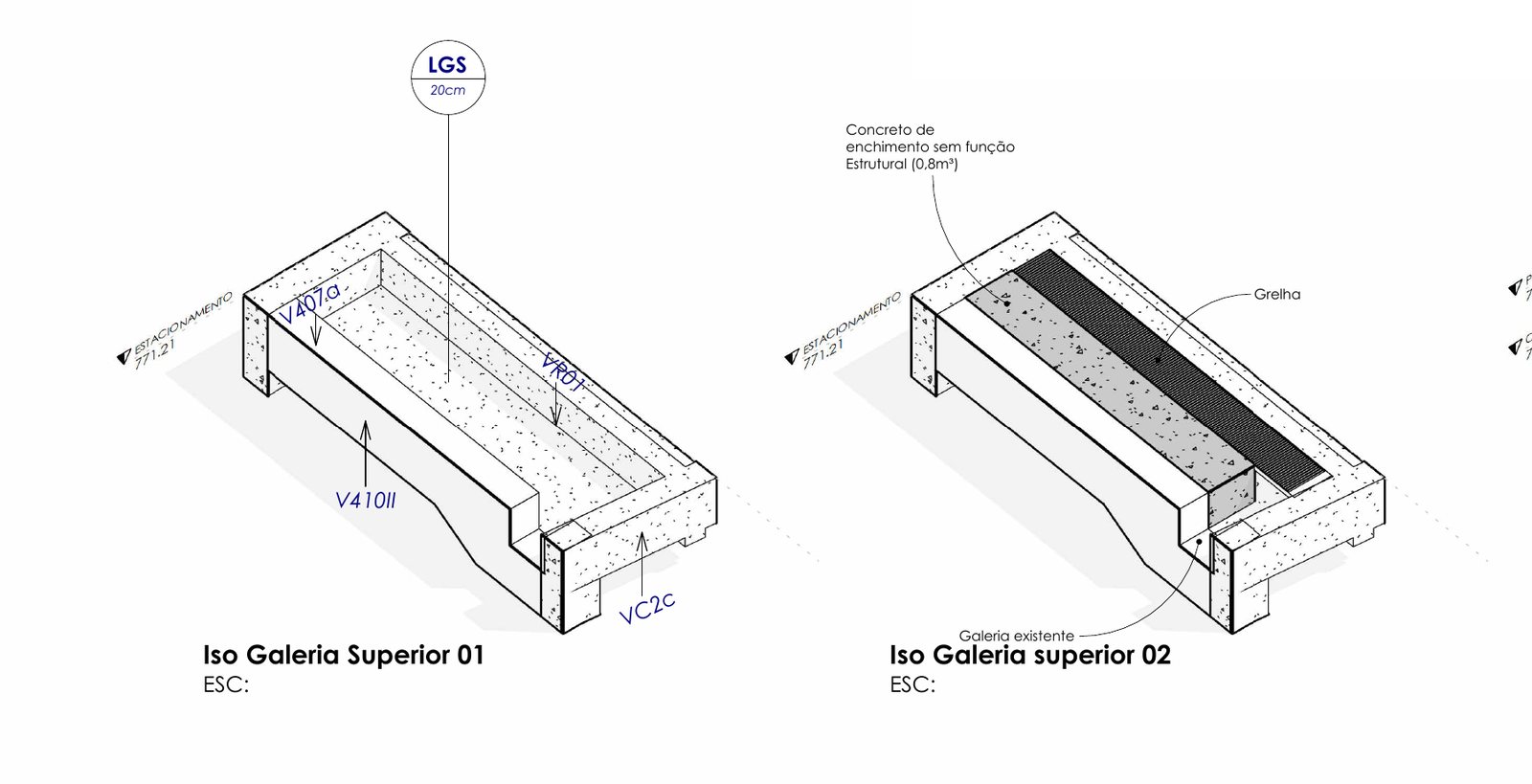

Isométricos das galerias superiores: laje LGS de 20 cm, vigas e grelha

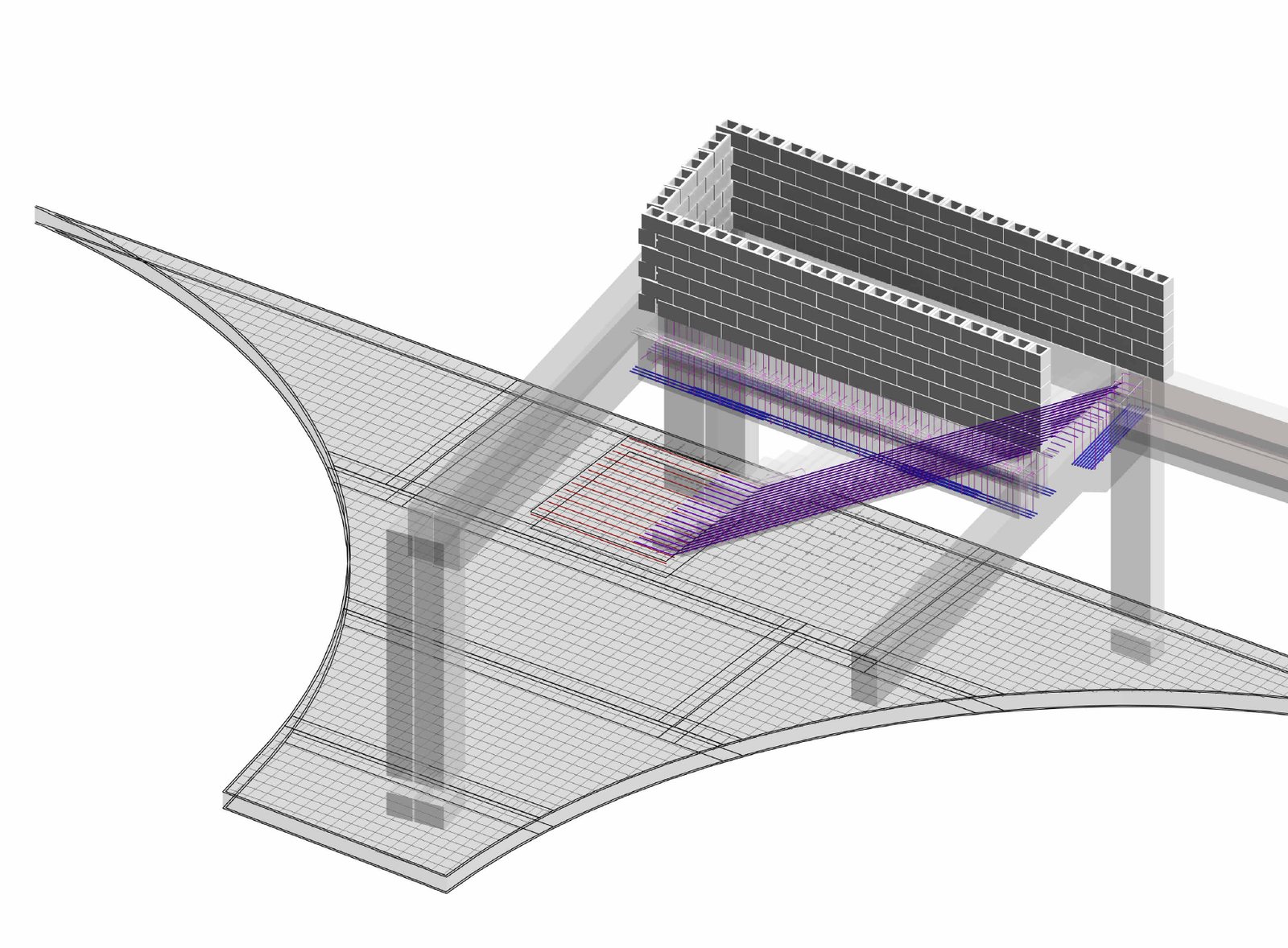

Isométrico da escada em concreto armado com armadura e mureta em bloco de concreto

Expansão das lojas

Estrutura metálica

Pórtico com treliças, mezanino e travamentos em perfis de aço, com as ligações detalhadas em 3D e as vigas verificadas no SAP2000.

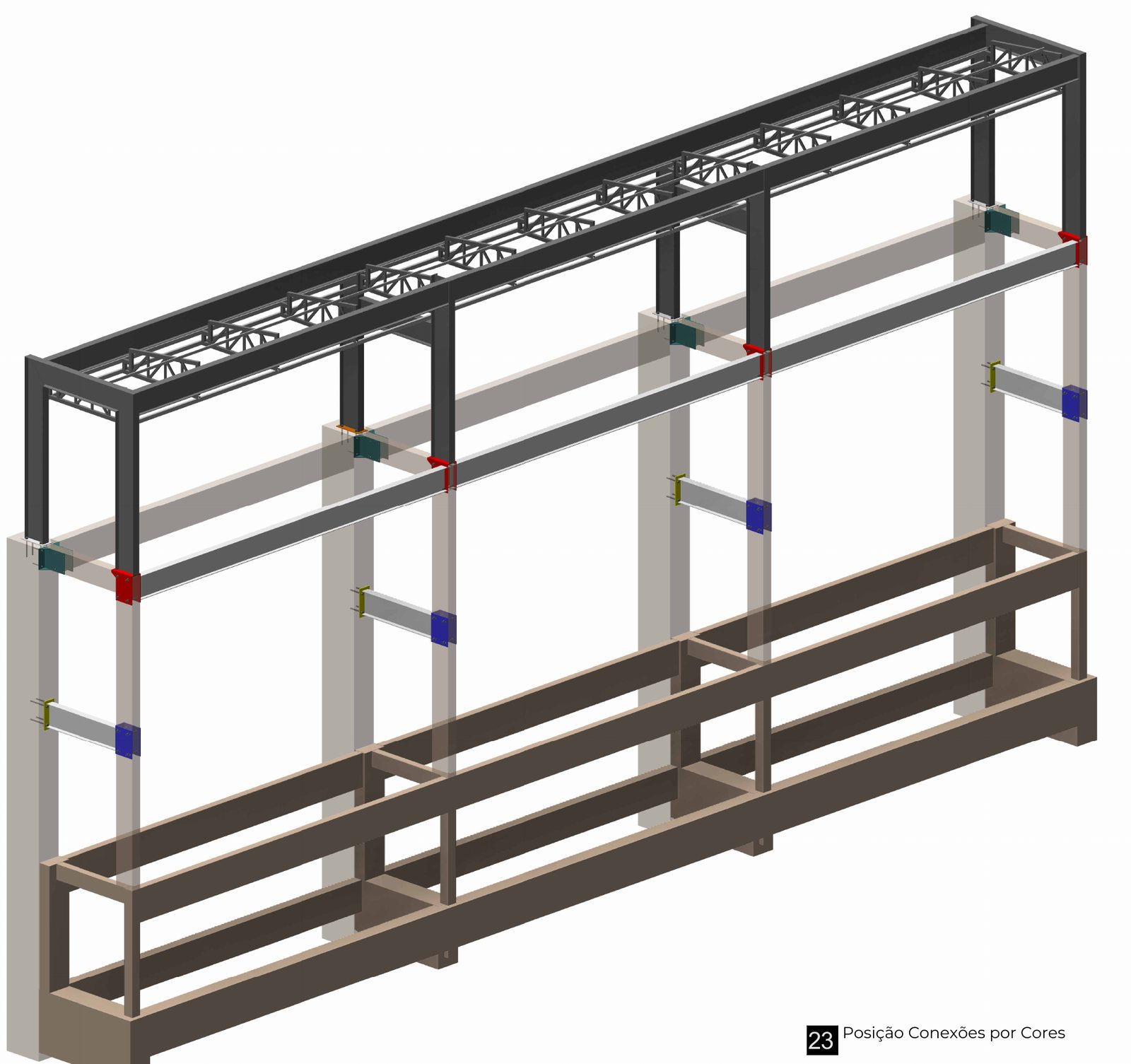

Isométrico do pórtico metálico com treliças, apoiado em pilares de concreto existentes

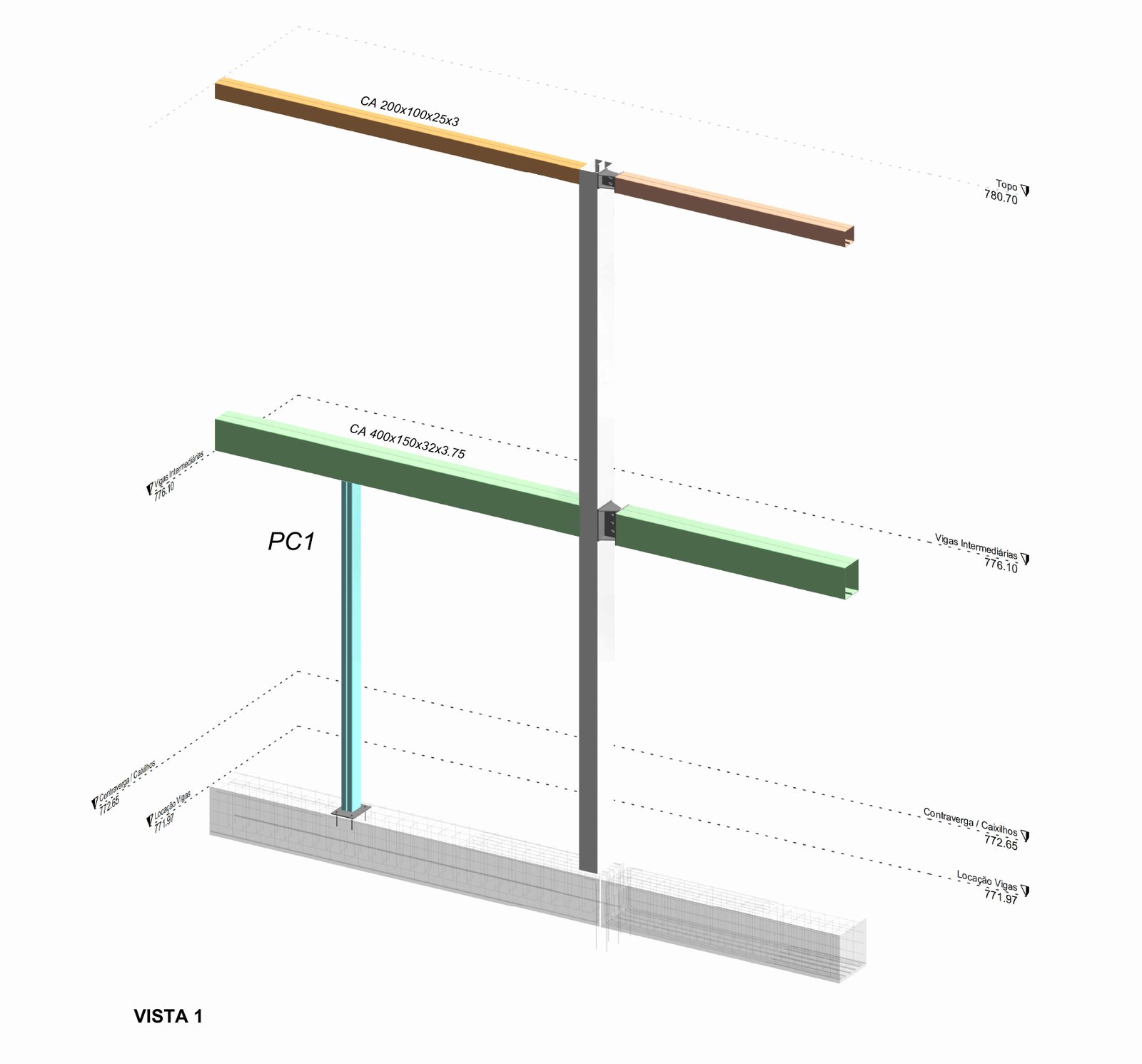

Vista 3D do pórtico metálico com vigas CA 200x100 e CA 400x150 e níveis

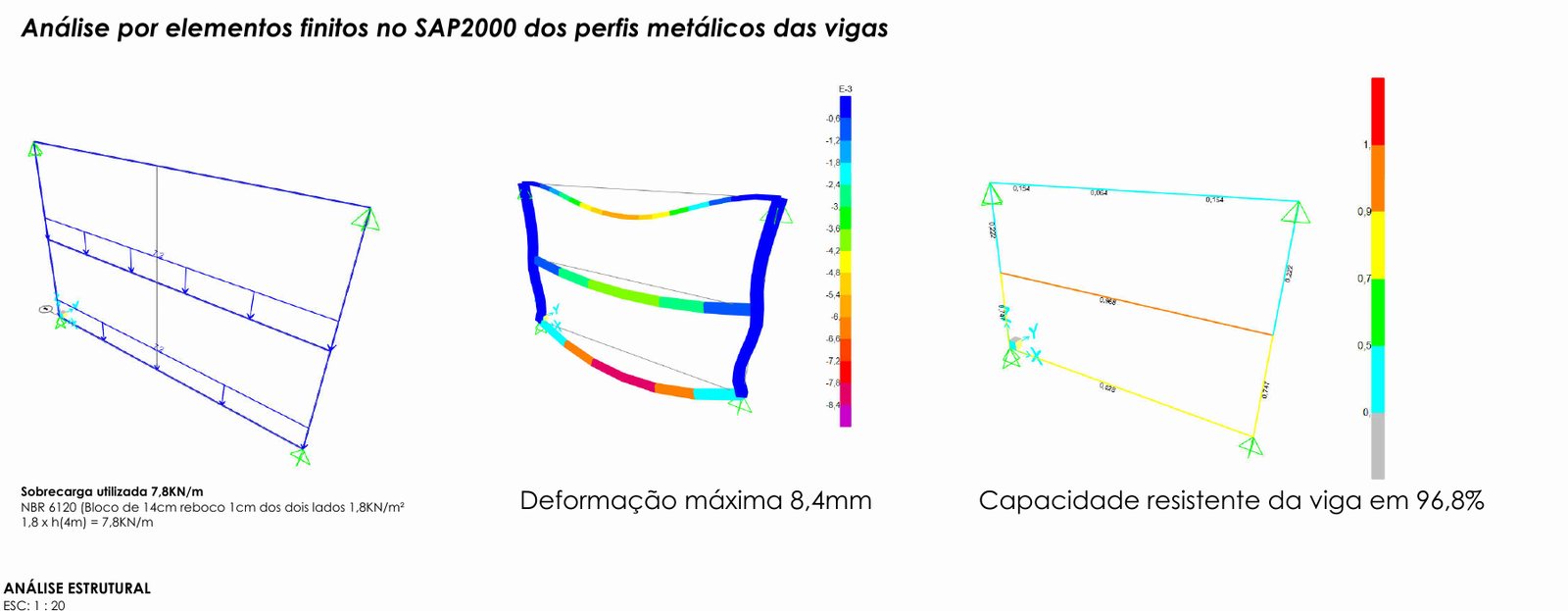

Análise no SAP2000: carga, deformada (8,4 mm) e taxa de uso das vigas metálicas

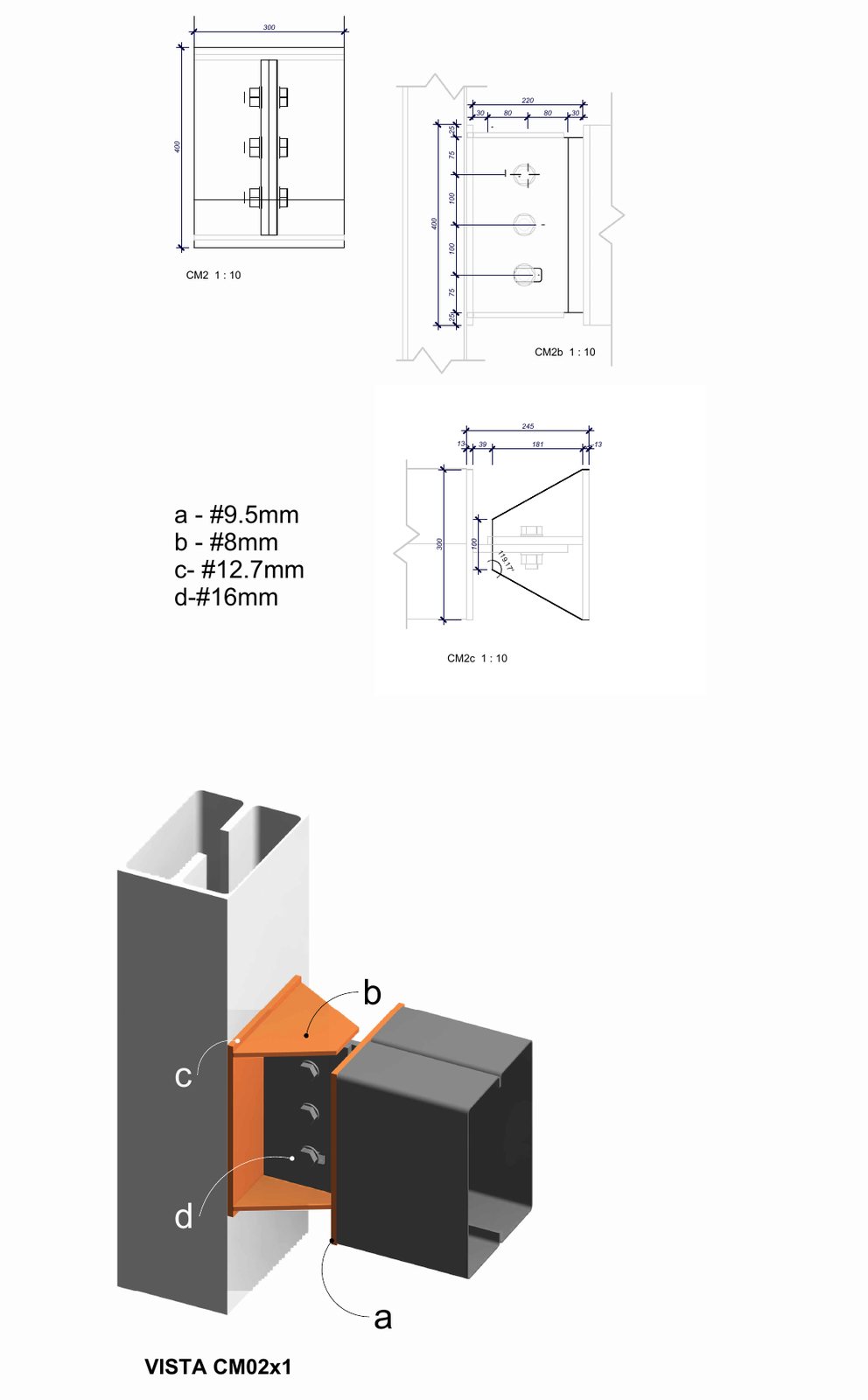

Ligação metálica parafusada CM02 entre pilar e viga em perfil formado a frio

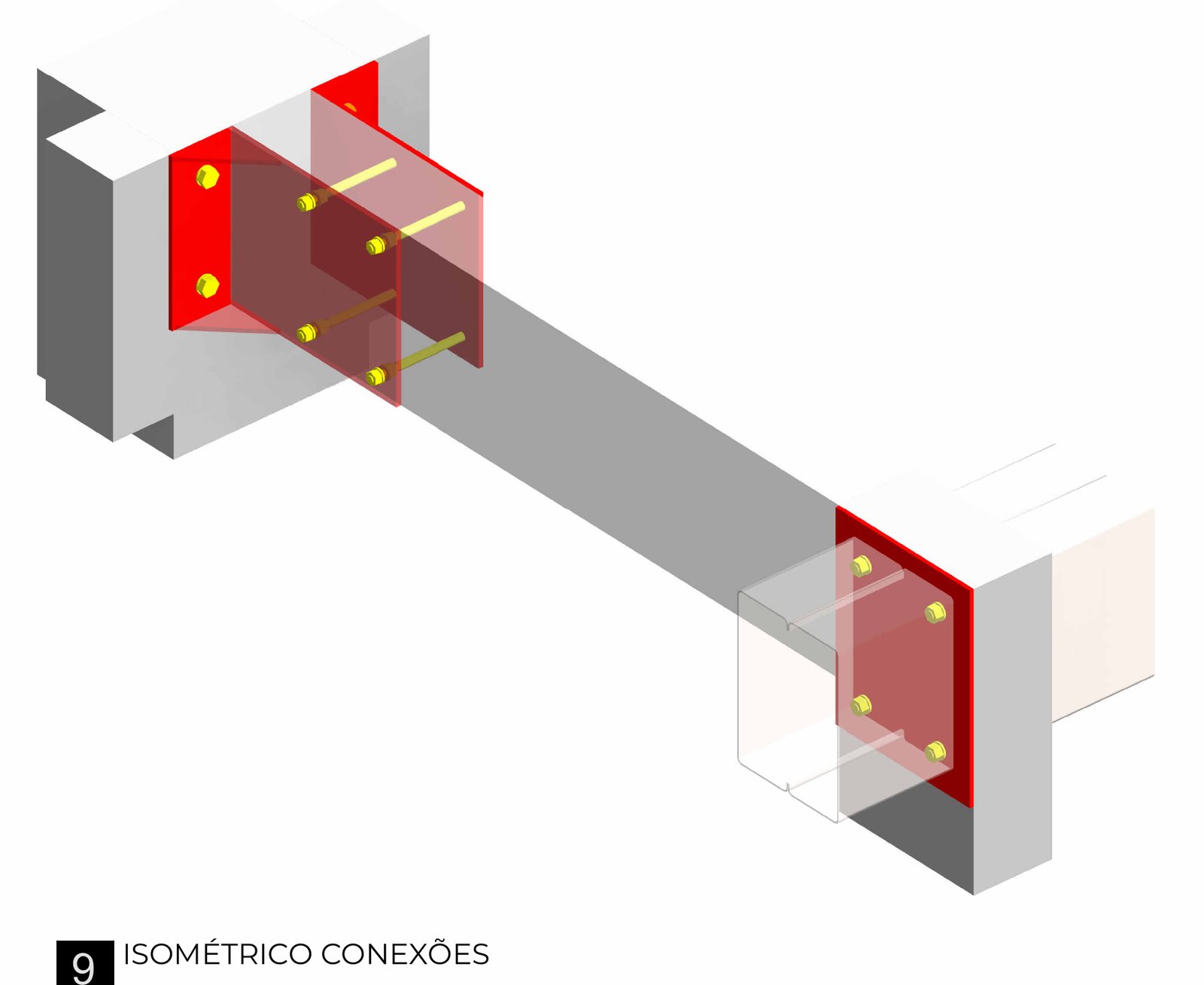

Isométrico da conexão aparafusada de viga metálica caixão em pilar de concreto

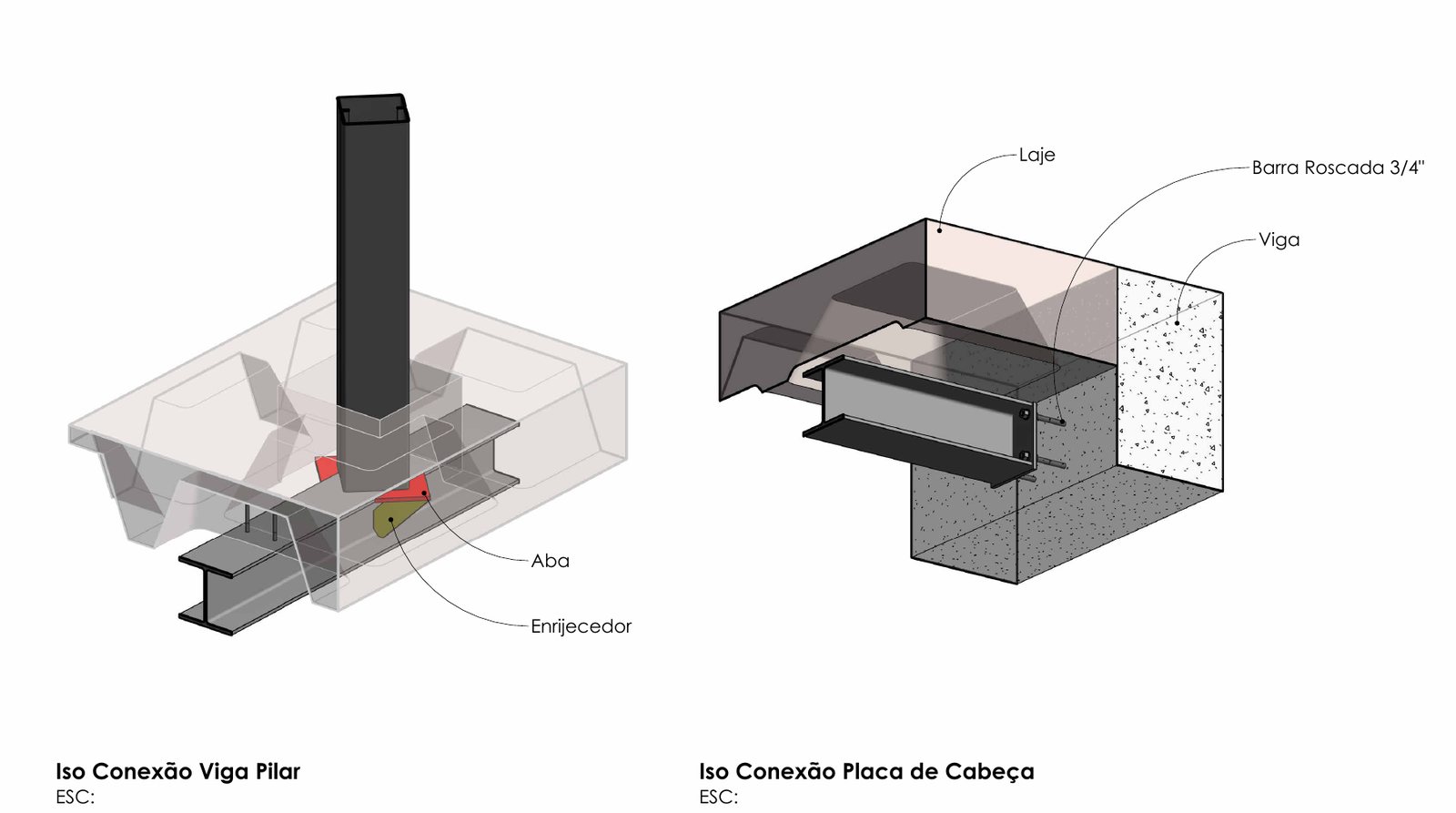

Ligações metálicas em 3D: viga-pilar com enrijecedor e placa de cabeça chumbada

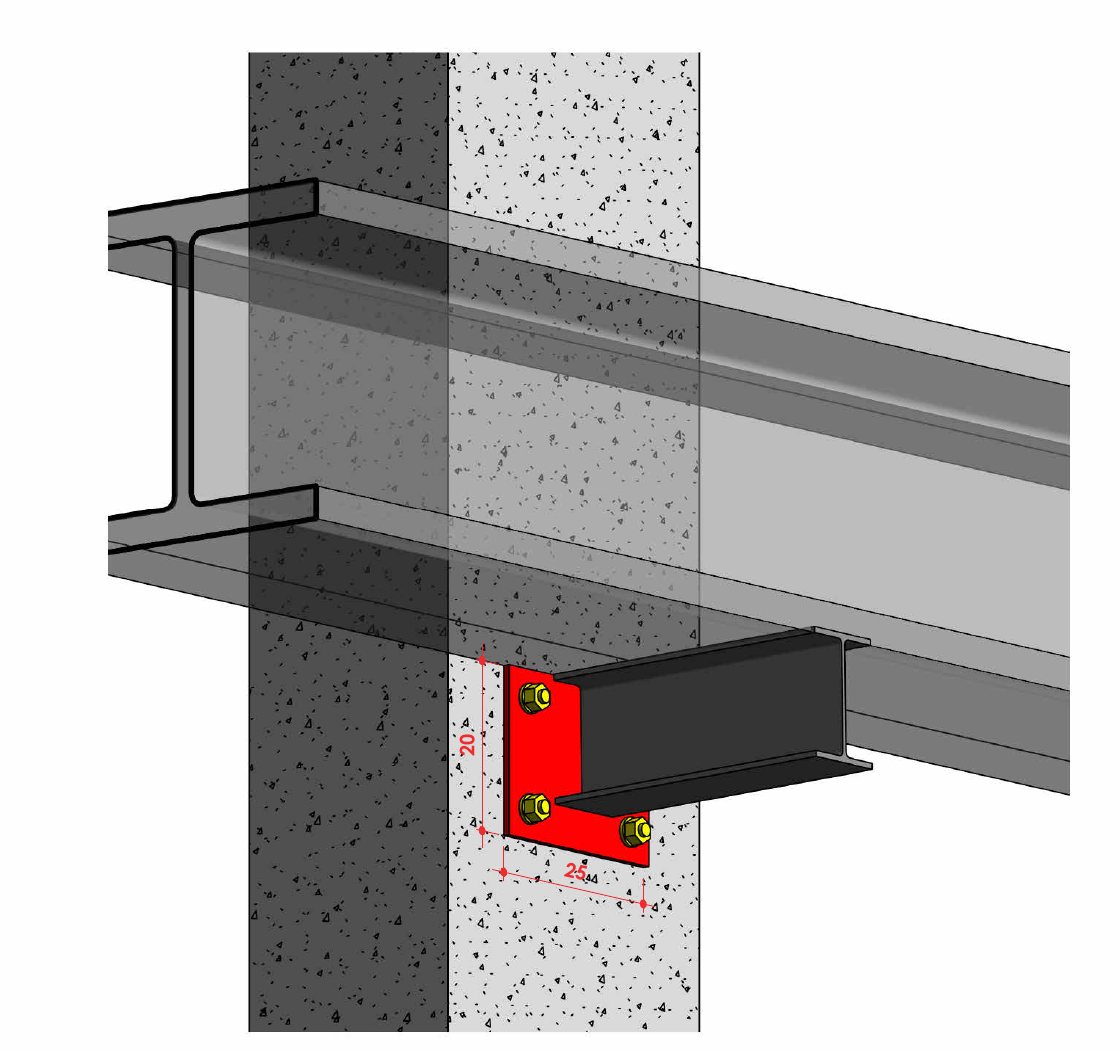

Console metálico parafusado em pilar de concreto apoiando viga do mezanino

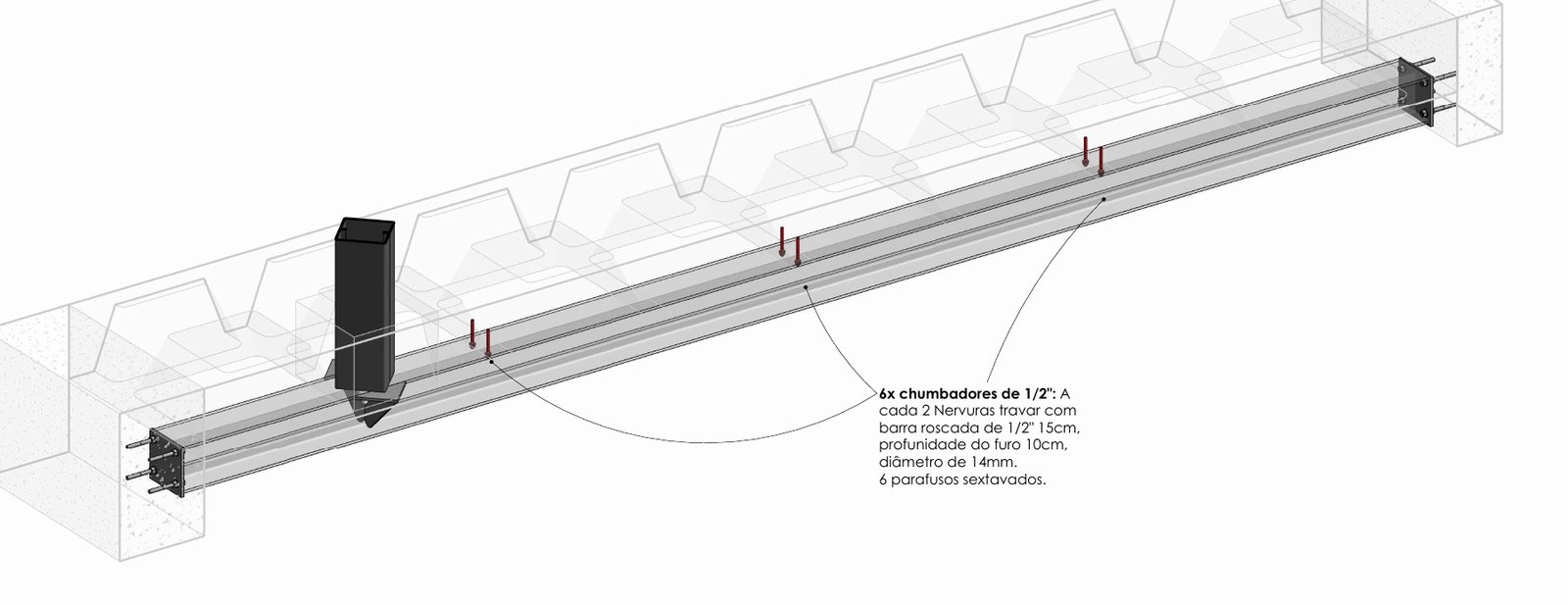

Viga metálica sob laje nervurada com chumbadores de 1/2" a cada duas nervuras

Expansão das lojas

Alvenaria estrutural

Paredes em bloco de concreto com graute e armadura vertical, travadas pela estrutura metálica das lojas.

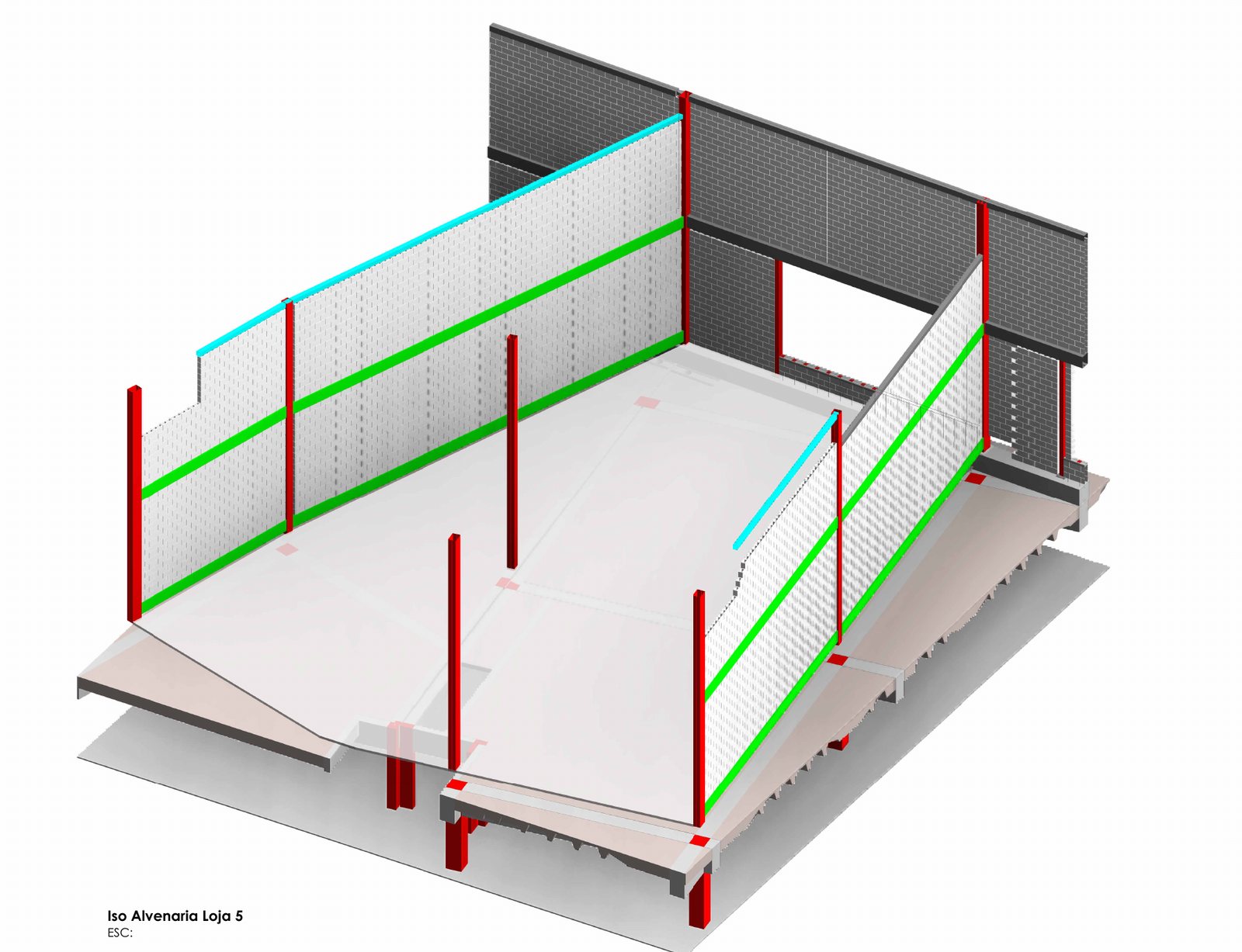

Isométrico da alvenaria de vedação de uma loja travada por pilares e vigas metálicas

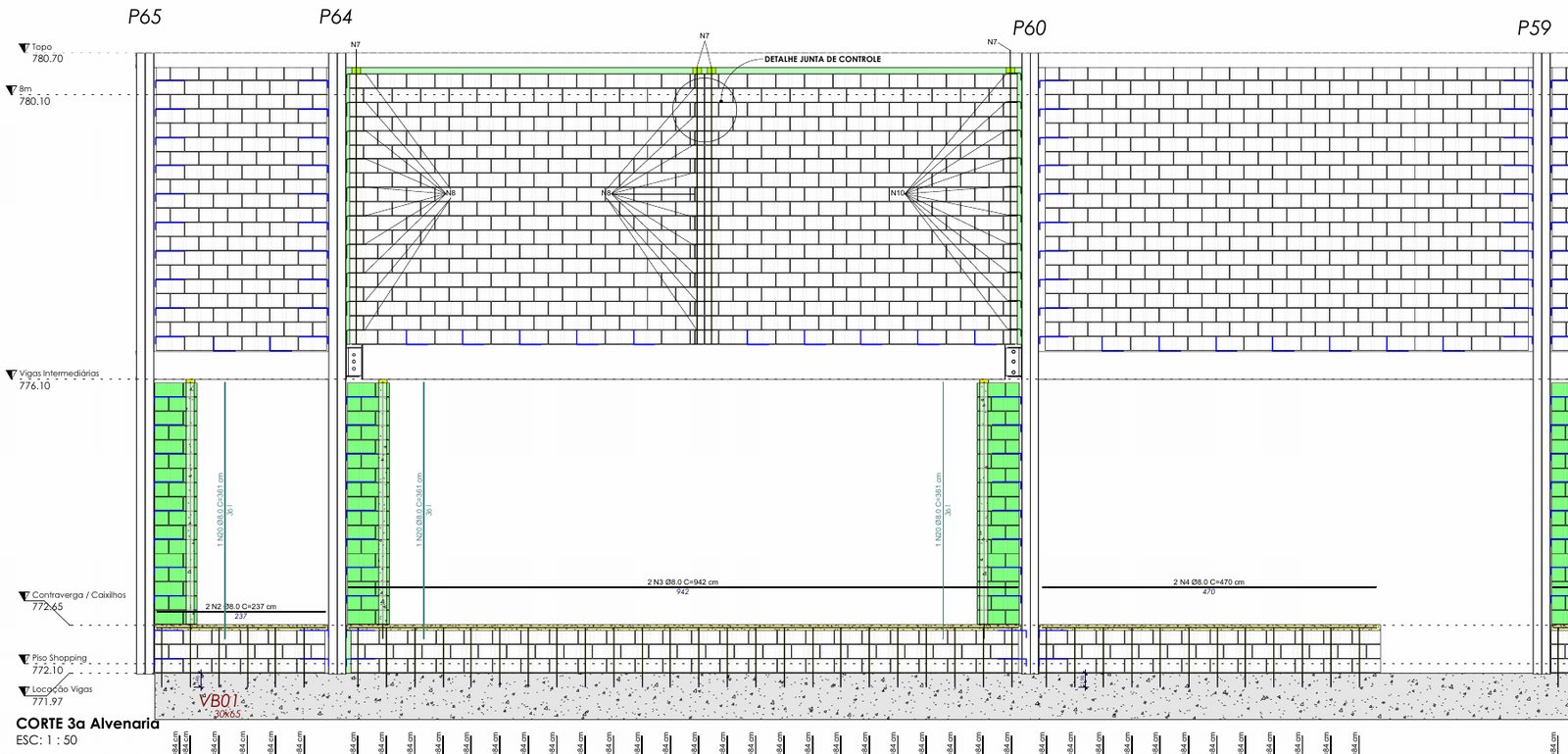

Elevação de alvenaria em bloco de concreto com blocos grauteados e barras Ø8

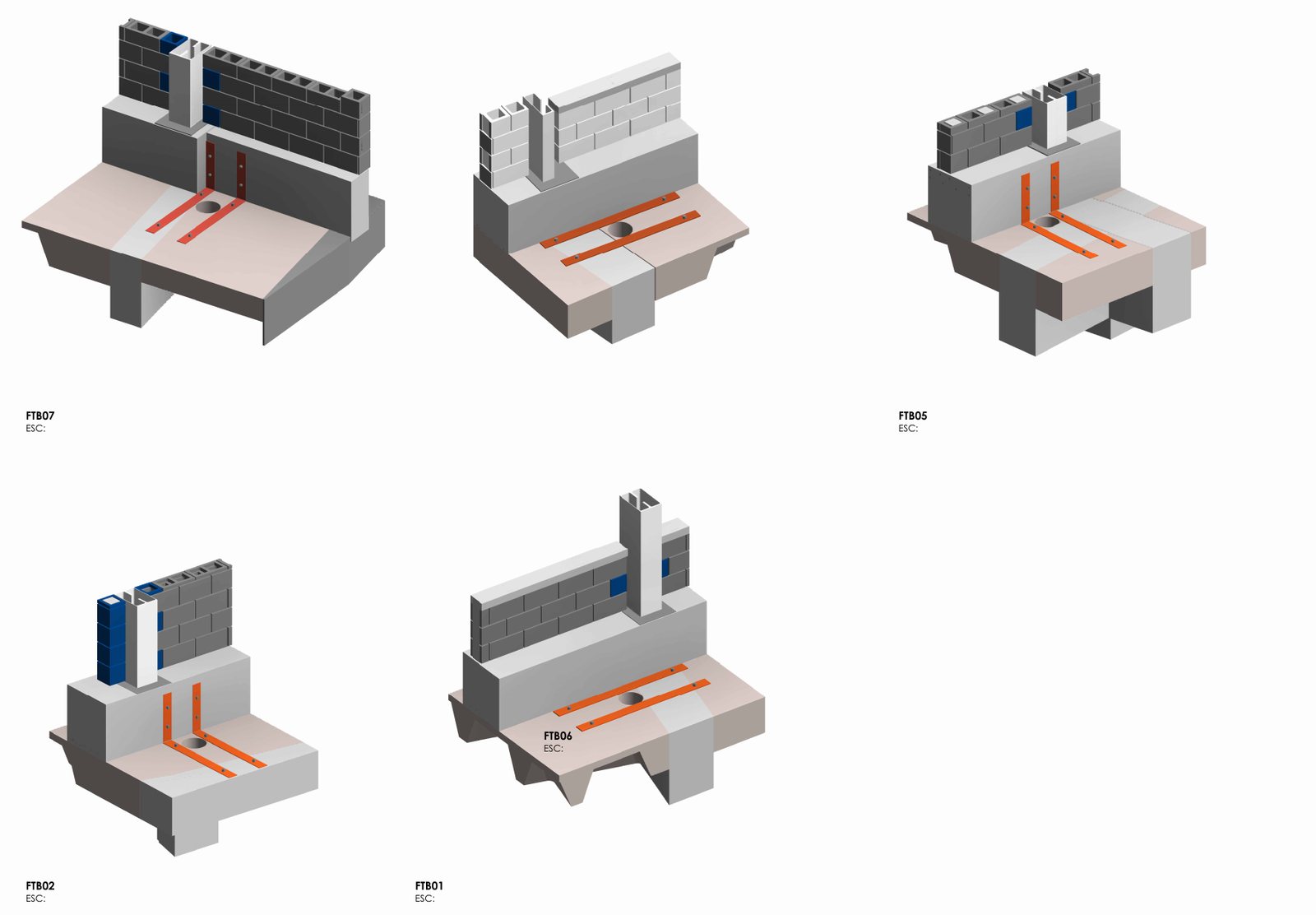

Isométricos do reforço com chapas metálicas em furos de laje junto à alvenaria
