Na Casa R havia uma suspeita: o terreno teria cerca de 3 m de desnível junto ao muro do vizinho, e escavar ali sem contenção colocaria a divisa em risco. Antes de qualquer máquina entrar, a solução estudada foi uma cortina de estacas. No levantamento o desnível real era de 90 cm e a cortina não foi necessária, mas o estudo mostra bem como esse tipo de contenção funciona.
A ideia
A cortina é uma fileira de estacas de concreto armado executadas antes da escavação. Depois, o solo da frente é retirado aos poucos, e o espaço entre as estacas é fechado com painéis de concreto. O solo do vizinho fica contido o tempo todo.
A sequência, em 7 etapas
- Situação atual. Terreno natural junto ao muro do vizinho, antes da obra.
- Execução das estacas. 17 estacas de concreto armado, Ø40 cm, a cada 1 m, com 4,5 m de comprimento.
- Viga de coroamento. Viga de 40 × 60 cm que une o topo de todas as estacas e faz a cortina trabalhar em conjunto.
- Escavação, 1ª etapa. Rebaixo do primeiro metro em frente à cortina.
- Painéis, 1ª faixa. Painéis de concreto fecham o vão entre as estacas, já com os drenos para a água.
- Escavação, 2ª etapa. Rebaixo até o fundo da escavação.
- Painéis, 2ª faixa. Fechamento até o fundo. Contenção concluída.
Escavar em faixas, e só depois de fechar a faixa de cima, é o que impede o solo de escorregar entre as estacas durante a obra.
Como fica pronta

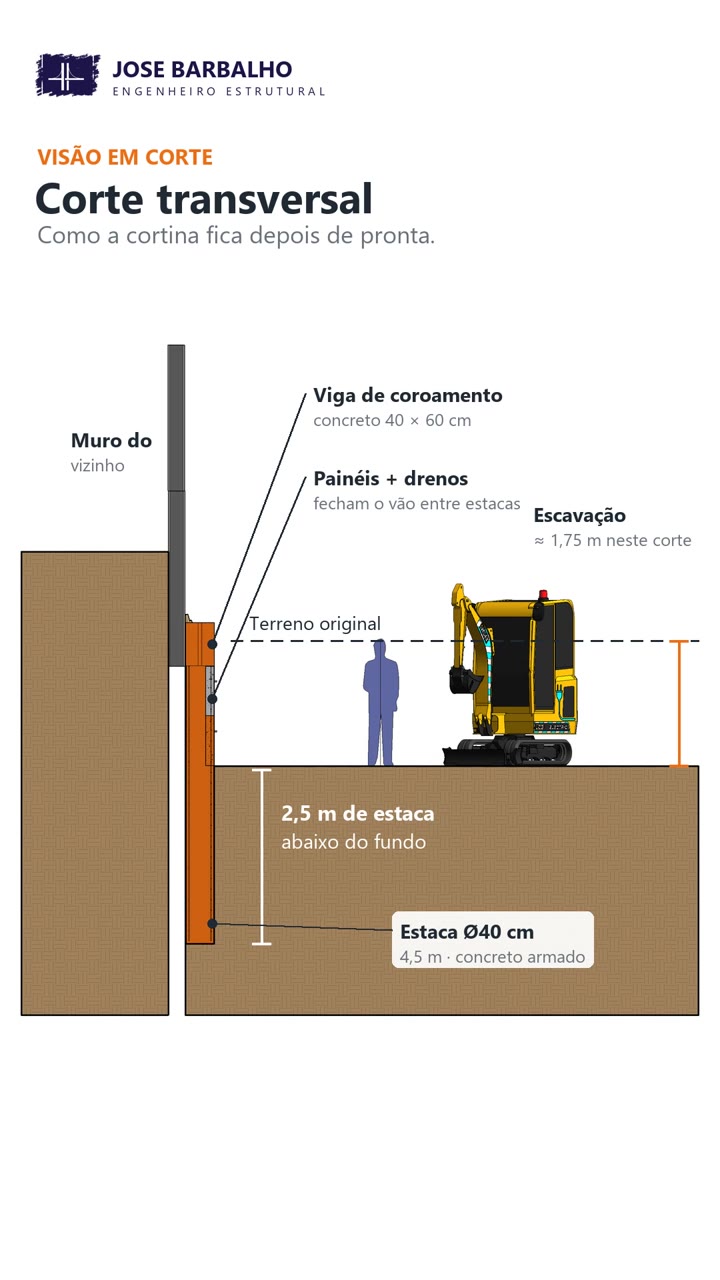

- Ficha da estaca. Neste corte a escavação é de 1,75 m, e a estaca segue 2,5 m abaixo do fundo. É esse trecho enterrado que dá o engaste para segurar o empuxo do solo.

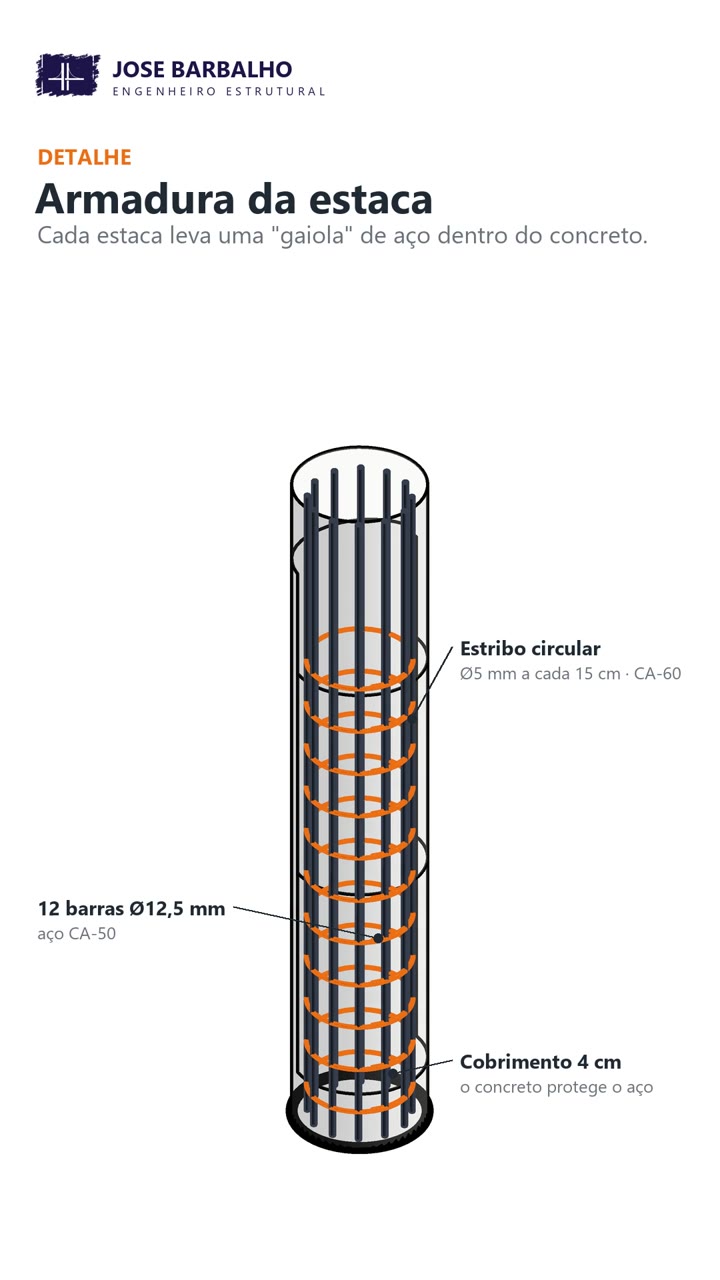

- Armadura. Cada estaca leva uma “gaiola” com 12 barras Ø12,5 mm (CA-50) e estribo circular Ø5 mm a cada 15 cm (CA-60), com cobrimento de 4 cm.
- Painéis. Concreto com 12 cm de espessura entre as estacas.

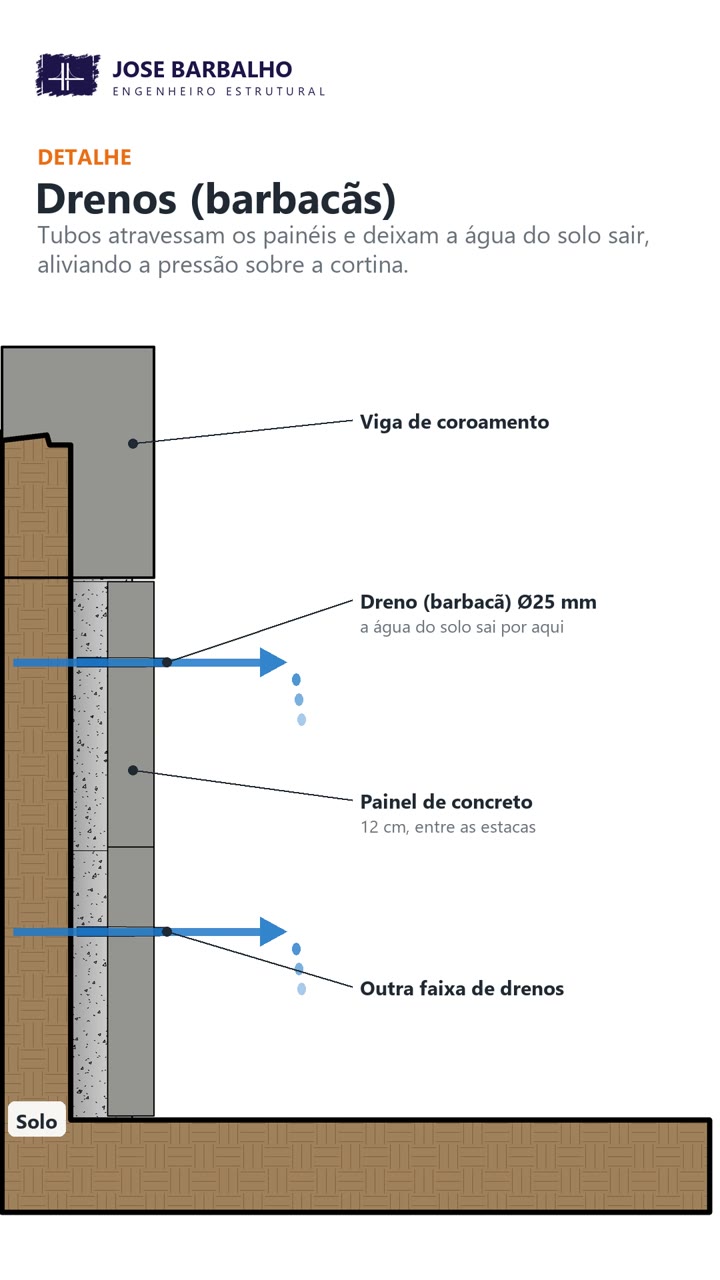

- Drenos (barbacãs). Tubos de Ø25 mm atravessam os painéis em duas faixas. A água do solo sai por eles, e a cortina não precisa resistir à pressão da água acumulada atrás dela.
O que fica de lição
Uma suspeita de 3 m de desnível muda completamente a contenção de uma casa. Por isso vale medir antes de projetar: aqui, o levantamento mostrou 90 cm, e uma solução bem mais simples resolveu. O estudo, porém, fica pronto para quando a contenção for de fato necessária.
